顎式破碎機 / 簡介
即通過動鄂的周期性運動來破碎物料.在動鄂繞懸掛心軸向固定鄂擺動的過程中,位于兩鄂板之間的物料便受到壓碎、劈裂和彎曲等綜合作用.開始時,壓力較小,使物料的體積縮小,物料之間互相靠近、擠緊;當壓力上升到超過物料所能承受的強度時,即發生破碎.反之,當動鄂離開固定鄂向相反方向擺動時,物料則靠自重向下運動.動鄂的每一個周期性運動就使物料受到一次壓碎作用,并向下排送一段距離.經若干個周期后,被破碎的物料便從排料口排出機外.隨著電動機連續轉動而破碎機動顎作周期運動壓碎和排泄物料，實現批量生產。

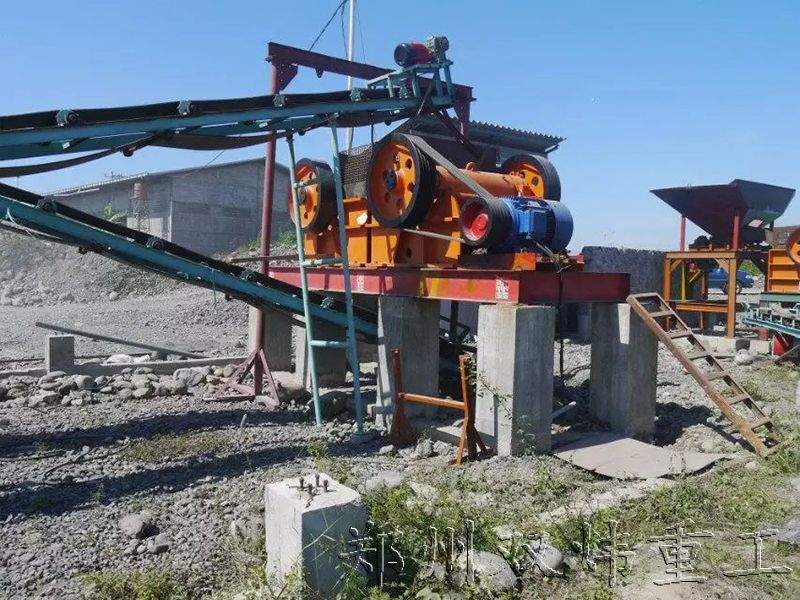

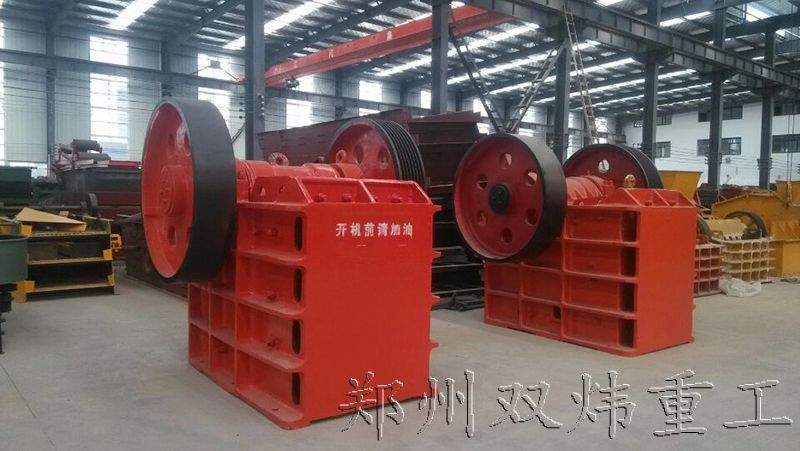

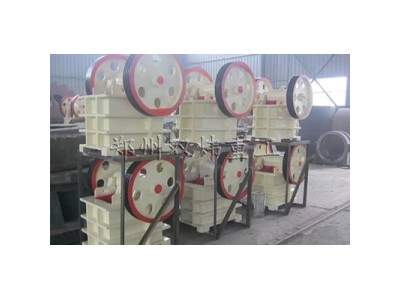

顎式破碎機 / 圖片實拍
顎式破碎機 / 優勢
1.顎式破碎機破碎腔深而且無死區，提高了進料能力與產量;
2.鄂破機破碎比大，產品粒度均勻;
3.墊片式排料口調整裝置，可靠方便，調節范圍大，增加了設備的靈活性;
4.顎式破碎機潤滑系統安全可靠，部件更換方便，保養工作量小;
5.鄂破機結構簡單，工作可靠，運營費用低;
6.顎式破碎機節能：單機節能15%～30%，系統節能一倍以上;
7.鄂式破碎機(排料口調整范圍大，可滿足不同用戶的要求;
8.顎式破碎機噪音低，粉塵少。
顎式破碎機 / 技術參數
|
型號
|
進料口尺寸
(mm） |
最大進料粒度
(mm) |
排料口調整范圍
(mm) |
處理能力
(t/h) |
偏心軸轉速
(r/min) |
電動機功率
(kw) |
總重量
(t) |
外形尺寸
（L×W×H） (mm) |
| PE-150×250 | 150×250 | 125 | 10-40 | 1-3 | 250 | 5.5 | 0.8 | 720×660×850 |
| PE-200×300 | 200×300 | 180 | 15-50 | 2-6 | 260 | 7.5 | 1.2 | 910×750×990 |
| PE-200×350 | 200×350 | 180 | 18-70 | 3-10 | 260 | 11 | 1.5 | 1000×870×990 |
| PE-250×400 | 250×400 | 210 | 20-60 | 5-20 | 300 | 15 | 2.8 | 1300×1090×1270 |
| PE-400×600 | 400×600 | 340 | 40-100 | 16-60 | 275 | 30 | 7 | 1730×1730×1630 |
| PE-500×750 | 500×750 | 425 | 50-100 | 40-110 | 275 | 55 | 12 | 1980×2080×1870 |
| PE-600×900 | 600×900 | 500 | 65-160 | 50-180 | 250 | 55 | 17 | 2190×2206×2300 |
| PE-750×1060 | 750×1060 | 630 | 80-140 | 110-320 | 250 | 110 | 29 | 2660×2430×2800 |
| PE-900×1060 | 900×1060 | 685 | 230-290 | 230-390 | 250 | 110 | 33 | 2870×2420×2940 |
| PE-900×1200 | 900×1200 | 750 | 95-165 | 220-450 | 200 | 110 | 52 | 3380×2870×3330 |
| PE-1000×1200 | 1000×1200 | 850 | 195-265 | 315-500 | 200 | 110 | 55 | 3480×2876×3330 |
| PE-1200×1500 | 1200×1500 | 1020 | 150-350 | 400-800 | 180 | 160-220 | 100.9 | 4200×3300×3500 |
| PEX-150×750 | 150×750 | 120 | 18-48 | 8-25 | 320 | 15 | 3.8 |
