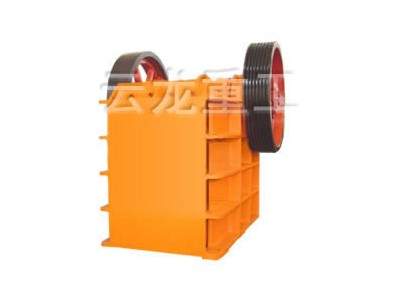

點擊圖片查看原圖
我公司生產的鄂式破碎機是集國內外同類產品的成功經驗，潛心研究出的一種高效，節能的破碎設備。其中中型大型鄂式破碎機是我公司的拳頭產品之一，尤其在設計和生產大型鄂式破碎機方面，在國內外已處于絕對領先水平。主要用于各種礦石與大塊物料的中等粒度破碎，可破碎抗壓強度不大于320Mpa的物料，分粗破和細破兩種。該系列產品規格齊全，其給料粒度為125mm～750mm,是初級破碎首選設備。鄂式破碎機(鄂破)廣泛運用于礦山、冶金、建材、公路、鐵路、水利和化工等多種行業。
鄂式破碎機運行環境:
在將巨大石塊破碎成小石塊的過程中，第一道破碎機通常稱為“主”破碎機。歷史最長，也最堅固的破碎機是鄂式破碎機。為鄂式破碎機喂料時，物料從頂部入口倒入含有鄂齒的破碎室。鄂齒以巨大力量將物料頂向室壁，將之破碎成更小的石塊。支持鄂齒運動的是一根偏心軸，此軸貫穿機身構架。偏心運動通常由固定在軸兩端的飛輪所產生。飛輪和偏心支持軸承經常采用球面滾子軸承，軸承的工作環境極為苛刻。軸承必須承受巨大的沖擊載荷，磨蝕性污水和高溫。盡管此工作環境極為苛刻，鄂式破碎機仍需非常可靠地工作，這是保證生產效率的關鍵一環。
鄂式破碎機工作原理：
鄂式破碎機的結構主要有機架、偏心軸、大皮帶輪、飛輪、動鄂、側護板、肘板、肘板后座、調隙螺桿、復位彈簧、固定鄂板與活動鄂板等組成，其中肘板還起到保險作用。
該系列鄂式破碎機破碎方式為曲動擠壓型，電動機驅動皮帶和皮帶輪，通過偏心軸使動鄂上下運動，當動鄂上升時肘板和動鄂間夾角變大，從而推動動鄂板向定鄂板接近，與此同時物料被擠壓、搓、碾等多重破碎；當動鄂下行時，肘板和動鄂間夾角變小，動鄂板在拉桿、彈簧的作用下離開定鄂板，此時已破碎物料從破碎腔下口排出，隨著電動機連續轉動破碎機動鄂作周期性的壓碎和排料，實現批量生產。
鄂式破碎機性能特點:
1.破碎腔深而且無死區，提高了進料能力與產量；
2.其破碎比大，產品粒度均勻；
3.墊片式排料口調整裝置，可靠方便，調節范圍大，增加了設備的靈活性；
4.潤滑系統安全可靠，部件更換方便，保養工作量小；
5.結構簡單，工作可靠，運營費用低。
6.設備節能：?jiǎn)螜C(jī)節能15%～30%，系統節能一倍以上；
7.排料口調整范圍大，可滿足不同用戶的要求；
8.噪音低，粉塵少。
|
型 號
|
進料口尺寸
|
最大進料尺寸
|
出料口尺寸
|
處理能力（t/h）
|
電機功率
|
外形尺寸 （mm）
|
重量 （t）
|
|
PE-250×400
|
400×250
|
200
|
20-50
|
5-20
|
15
|
1430×1310×1340
|
3
|
|
PE-400×600
|
600×400
|
350
|
40-100
|
15-60
|
30-37
|
1700×1732×1653
|
7
|
|
PE-500×750
|
500×750
|
425
|
50-100
|
40-110
|
45-55
|
2035×1921×2000
|
12
|
|
PE-600×900
|
900×600
|
480
|
65-160
|
90-180
|
55-75
|
2290×2206×2370
|
17
|
|
PE-750×1060
|
1060×750
|
630
|
80-140
|
110-320
|
90-110
|
2655×2302×3110
|
29
|
|
PE-900×1200
|
900×1200
|
750
|
95-165
|
220-450
|
110-132
|
3800×3166×3045
|
58
|
|
PE-1200×1500
|
1200×1500
|
1020
|
150-300
|
400-800
|
160-220
|
3800×3166×3045
|
100.9
|
|
PEX-150×250
|
150×250
|
125
|
10-40
|
1-3
|
5.5
|
896×745×935
|
1.5
|
|
PEX-150×750
|
150×750
|
125
|
18-18
|
5-16
|
15
|
896×745×935
|
3.8
|
|
PEX-250×750
|
750×250
|
210
|
25-60
|
15-30
|
22-30
|
1667×1545×1020
|
5
|
|
PEX-250×1000
|
1000×250
|
210
|
25-60
|
15-50
|
30-37
|
1550×1964×1380
|
7
|
|
PEX-250×1200
|
1200×250
|
210
|
25-60
|
20-60
|
37-45
|
2192×1900×1950
|
8.5
|
