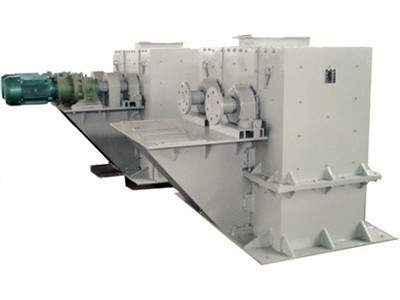

點擊圖片查看原圖
用途：聯合式破碎機用于破碎各種脆性物料，如純堿、化肥等小顆粒物料，特別用于化工、人工制砂、煤粉制備、礦山冶煉等行業。
破碎機工作原理
該機由兩個相對轉動的齒輥和環鏈組成，物料由上方給入兩齒輥中間，當兩齒輥同步相對轉動時，輥面上的齒牙將物料咬住并加以劈碎，破碎后產品隨齒輥轉動從下部排出。破碎產品粒度由兩齒輥的間隙決定。部分物料被擠成料餅，落下后經過環鏈進行二次破碎。
型號說明
技術參數
|
參數 型號 |
齒輥（直徑×長度）（dm） |
齒輥轉 速/min |
鏈破轉速/min |
進料粒度 （mm） |
出料粒度 （mm） |
產 量 (t/h) |
齒輥電機功率 (kw) |
鏈破齒輥電機功率 (kw) |
|
HPC5050 |
50×50 |
10-200 |
960 |
〈40 |
0.5-8 |
5-20 |
7.5×2 |
5.5 |
|
HPC6060 |
60×60 |
10-200 |
960 |
〈60 |
0.5-10 |
10-40 |
11×2 |
5.5 |
|
HPC8080 |
80×80 |
10-200 |
960 |
〈80 |
0.5-10 |
15-50 |
22×2 |
7.5 |
|
HPC100100 |
100×100 |
10-200 |
960 |
〈100 |
0.5-10 |
20-50 |
30×2 |
11 |
|
HPC120120 |
120×120 |
10-200 |
960 |
〈100 |
0.5-12 |
25-80 |
37×2 |
15 |
HPC6060破碎機方案圖
