用途及特點

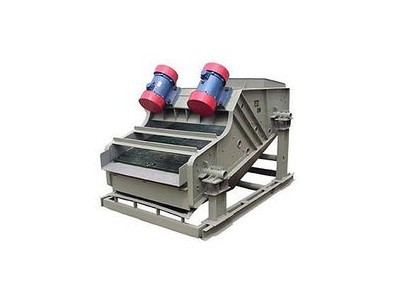

SZR系列熱礦振動篩主要用于冶金行業溫度在600-800oC的中、小粒級燒結礦的分級，并完成向冷卻設備的均勻布料作業。
該系列熱礦振動篩根據工作場地的狀況， 電機可安裝在左側或右側；根據電機或激振器的安裝位置不同，熱礦振動篩可分為上振或下振式。我公司根據用戶要求，可設計制造各種規格的熱礦振動篩。
工作原理與結構特點
SZR系列熱礦振動篩均為座式安裝。采用雙軸激振器，電機不參振，由兩臺電機外拖作反向自同步旋轉，使篩體沿直線方向作周期性往復運動，從而達到篩分目的。
該系列熱礦篩的橫梁及篩箱側板采用耐熱板或不銹鋼板制造，并采用環槽鉚釘鉚接，不但緊固性較好，而且大大減少了因焊接產生的內應力。
該系列熱礦篩的篩板采用耐高溫的耐磨材料制成，具有抗熱性好、不變形、壽命長的特點，篩板安裝方便、拆卸簡單易行。
該系列熱礦篩采用二次隔振裝置，可大大減少設備工作時對基礎的沖擊，從而降低基礎造價。
型號說明
安裝與調試
b、安裝前，根據篩子從下到上的順序進行安裝，每一個環節都調整到初步合格的狀態之后，再進行下一環節的安裝。
c、篩子安裝完畢，調整好相對位置，一次與二次減振彈簧均呈垂直狀態，電動機軸線應低于激振器軸線3-5mm，再把電機支架、彈簧底座與預埋鋼板點焊焊牢。
d、要求兩臺電機轉向必須相反，激振器偏心塊處于同一相位。
e、振動篩空載運行4-6小時，要求篩體運行平穩，無搖擺與異常響聲，檢查篩板、激振器的緊固狀況。
使用與維護
b、在篩子工作過程中，如發現運轉不平穩，有異常聲音或其他不正常的狀況時，應立即停車檢查。
c、經常檢查螺栓連接情況，若有松動立即擰緊。
d、振源的調整、使用和維護，請參照振源使用說明書。(振動電機使用3個月后加油一次，激振器每月加油一次，半年一小修，一年一大修)。
e、彈簧易積聚粉塵雜質，影響彈簧正常工作，應經常清洗。
技術參數表
|
型號 |
給料粒度 |
處理量(t/h) |
振次(r/min) |
雙振幅 |
電動機型號 |
功率(Kw) |
|
SZR-1545 |
≤80 |
120 |
740 |
7-9 |
Y160L-8 |
2×7.5 |
|
SZR-2060 |
350 |
9 |
Y200L-8 |
2×15 |
||
|
SZR-2575 |
450 |
7-9 |
Y255M-8 |
2×22 |
||
|
SZR-3175 |
600 |
9 |
Y255M-8 |
2×22 |
||
|
SZR-1850 |
150 |
7-9 |
Y180L-8 |
2×11 |
|
型號 |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
n1 |
n2 |
B |
B1 |
B2 |
B3 |
B4 |
H |
H1 |
H2 |
|
SZR |
6678 |
4303 |
1200 |
469 |
1200 |
1200 |
500 |
500 |
2 |
2 |
2000 |
2200 |
2672 |
1730 |
5760 |
3760 |
1476 |
2145 |
|
SZR |
8020 |
5578 |
1085 |
1050 |
1160 |
1340 |
300 |
550 |
3 |
2 |
2500 |
2760 |
3164 |
3352 |
6054 |
1500 |
2200 |
3850 |
|
SZR |
8139 |
5579 |
1350 |
875 |
1200 |
900 |
300 |
325 |
3 |
2 |
3140 |
3292 |
3764 |
3572 |
6654 |
3796 |
1400 |
2202 |
