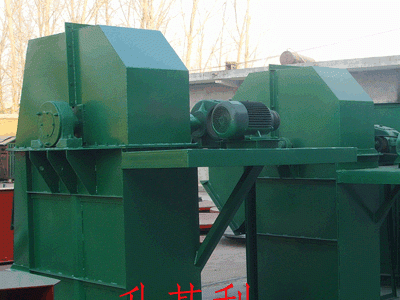

TD型垂直斗式提升機由運行部分（料斗與牽引膠帶）、帶有傳動滾筒的上部區段、帶有拉緊滾筒的下部區段、中間機殼、驅動裝置、逆止制動裝置等組成，適用于向上輸送松散密度ρ＜1.5t/m3粉狀、粒狀和小塊狀的無磨琢性和半磨琢性散狀物料，如煤、砂、焦末、水泥、碎礦石等。本機的特點為快速離心卸料：并采用橡膠輸送帶為牽引構件，故不適于輸送大塊磨琢性及掏取阻力大的物料。被輸送物料的溫度不得超過60℃，如采用耐熱橡膠帶時溫度不超過200℃。
該系列斗式提升機共有：TD100、TD160、TD250，TD315、TD400 、TD500 TD630等7種規格；輸送能力為4－238m3／h，高度約在4-40m范圍內。為滿足各種不同的使用要求，本機備有四種料斗制法：Q型（淺斗）、H型（弧底斗）、Zd型（中深斗）和Sd型（深斗）；傳動裝置裝法有左裝和右裝。
TD型斗式提升機主要技術參數：
| 斗提機型號 | TD100 | TD160 | TD250 | TD315 | |||||||||||||||||||||
| 料斗型式 | Q | H | Q | H | Zd | Sd | Q | H | Zd | Sd | Q | H | Zd | Sd | |||||||||||
| 輸送量m3/h | 4 | 7.6 | 9 | 16 | 16 | 27 | 20 | 36 | 38 | 59 | 28 | 50 | 42 | 67 | |||||||||||
| 料斗容積L | 0.15 | 0.3 | 0.49 | 0.9 | 1.2 | 1.9 | 1.12 | 2.24 | 3.0 | 4.6 | 1.95 | 3.55 | 3.75 | 5.8 | |||||||||||
| 料斗運行速度m/s | 1.4 | 1.4 | 1.6 | 1.6 | |||||||||||||||||||||
| 滾筒轉速r/min | 67 | 67 | 61 | 61 | |||||||||||||||||||||
| 斗提機型號 | TD400 | TD500 | TD630 | ||||||||||||||||||||||
| 料斗型式 | Q | H | Zd | Sd | Q | H | Zd | Sd | Q | H | Zd | Sd | |||||||||||||
| 輸送量m3/h | 40 | 76 | 68 | 110 | 63 | 116 | 96 | 154 | 142 | 148 | 238 | ||||||||||||||
| 料斗容積L | 3．1 | 5．6 | 5．9 | 9．4 | 4．84 | 9．0 | 9．3 | 14．9 | 14 | 14．6 | 23．5 | ||||||||||||||
| 料斗運行速度m/s | 1.8 | 1．8 | 2．0 | ||||||||||||||||||||||
| 滾筒轉速r/min | 55 | 55 | 48 | ||||||||||||||||||||||
注：表中料斗容積為料斗盛水時溶積，與實際填充相近，故輸送量計算時未考慮填充系數ψ，具體選型時應根據物料粒度，查ψ修正值，以此值修正表中所給輸送量。 更多垂直斗式提升機資料
