產品介紹

    螺旋輸送機分為U型螺旋輸送機和圓管式螺旋輸送機。

    螺旋輸送機利用旋轉的螺旋葉片推動前進，達到輸送物料的過程。它能輸送粉狀、粒狀和小塊狀物料如面粉、谷物和卵石等。

    螺旋輸送機的機殼一般是固定的U形槽，也有圓管式的；螺旋輸送機由軸和在軸上沿螺旋線布置的葉片組成。散料在自重和機殼的摩擦力作用下堆積在槽的下部，不隨葉片旋轉而被葉片推動前進。輸送干燥的、粘性小的粉、粒狀物料時用實體葉片螺旋；輸送粘性較大的或塊狀物料時用帶式葉片螺旋；輸送易結團物料時用槳式葉片螺旋，這種螺旋除推動物料外還有打散結團的作用。

    輸送距離一般在70米以內，螺旋的投影直徑在1250毫米以下，輸送傾角小于20°，輸送能力大。螺旋輸送機可在多處裝料、卸料，密封性好,可輸送溫度低于200℃的物料，但磨損和能耗大。

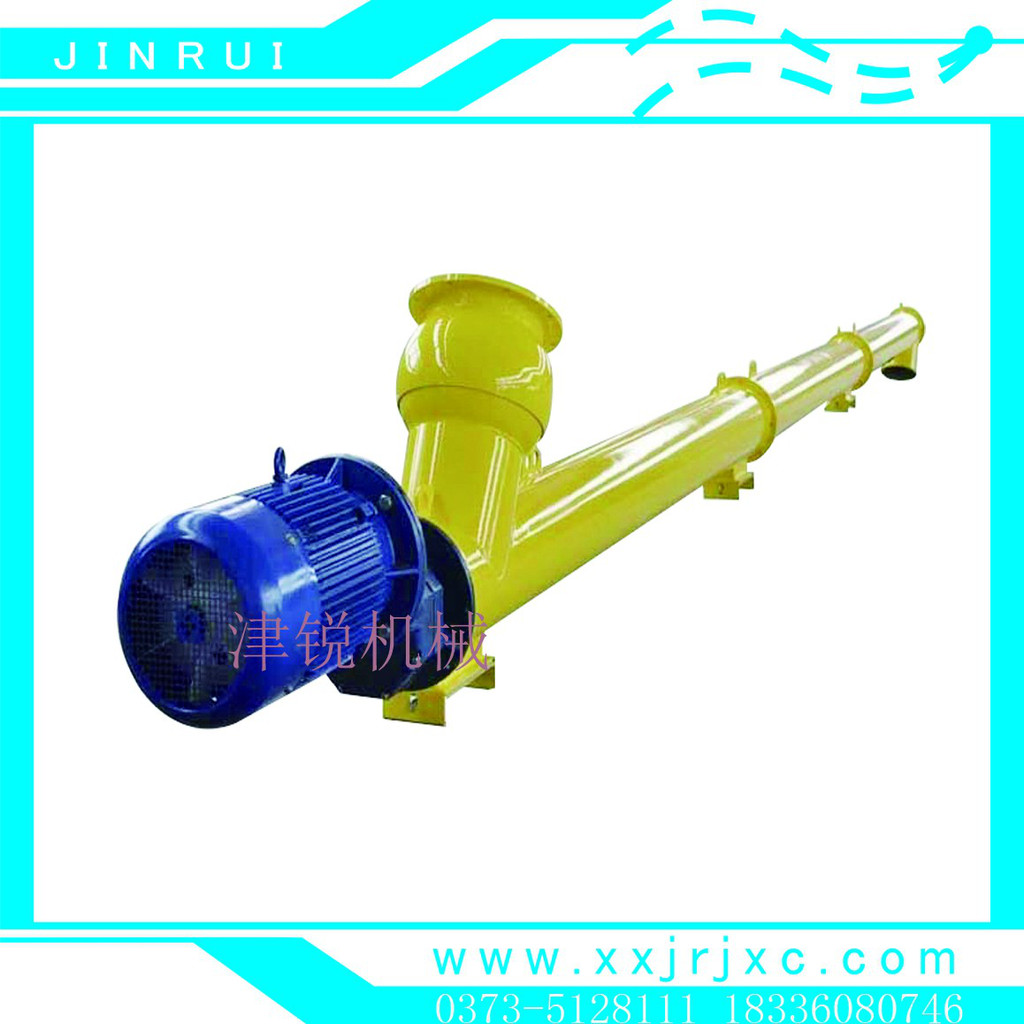

垂直螺旋輸送機和管式螺旋輸送機屬于特種螺旋輸送機。前者的機殼為圓管，螺旋帶動物料高速旋轉后產生的離心力把物料推向管壁，而后被葉片向上推動。它的提升高度在20米以內,一般為5～10米。后者的機殼也是圓管，管內沿內螺旋線裝有葉片，機殼支承在輥?zhàn)由献鞯退俎D(zhuǎn)動，物料沿葉片向前移動，裝料、卸料在兩端進行。它可微傾斜輸送物料，不會出現卡料現象。

  產品特性

  螺旋輸送機是工農業各部門機械化運輸工作的主要機組,可使運輸工作減輕勞動強度,提高工作效率,應用范圍很廣.適用于各行業,如建材、化工、電力、冶金、糧食等行業,適用于水平或傾斜輸送粉狀、粒狀和小塊狀物料,如灰、渣、水泥、糧食等,物料溫度小于 200 ℃ .螺旋機不適于輸送易變質的、粘性大的、易結塊的物料。
  管式螺旋輸送機不宜輸送易變質的、粘性大的、易結塊的物料，因?yàn)檫@些物料在輸送時會粘結在螺旋上，并隨之旋轉而不向前移動或者在吊軸承處形成物料的積塞，而使螺旋機不能正常工作。

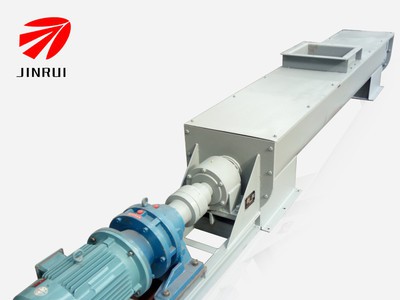

  U型螺旋輸送機是螺旋輸送機的一種，適宜小范圍作業，輸送穩定，在輸送場地限制的情況下可以很好的發揮作用。密封性能好，對于粉塵較大以及對環境有要求的場合具有極大的優勢，可以避免輸送過程中揚塵現象的產生。但是U型螺旋輸送機不適宜長距離輸送，造價較皮帶輸送機來說較大，對易碎物料容易產生擠壓等破壞。

   另外還具有以下幾點：

   1、 具有良好的密封性，無粉塵和污染、泄露現象；
   2、 輸送機材質可用碳鋼或不銹鋼；
   3、 安裝維護簡單，零部件更換方便；
   4、 可多點加料、多點卸料輸送。

技術參數

   以LS系列螺旋輸送機為例

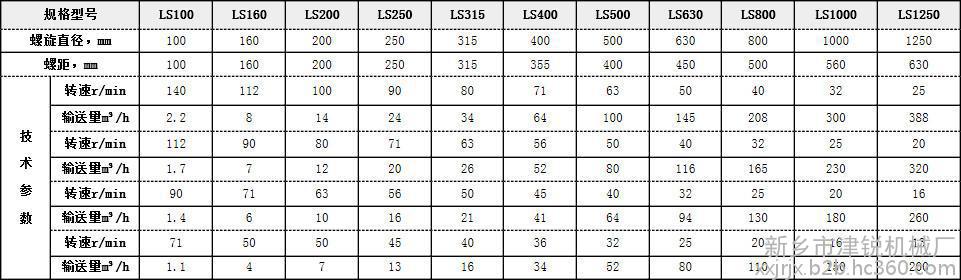

LS系列螺旋輸送機主要技術參數:

        注：轉速，r/min（偏差允許在10%范圍內）；輸送量，m3/h（表中填充系數為0.33）。

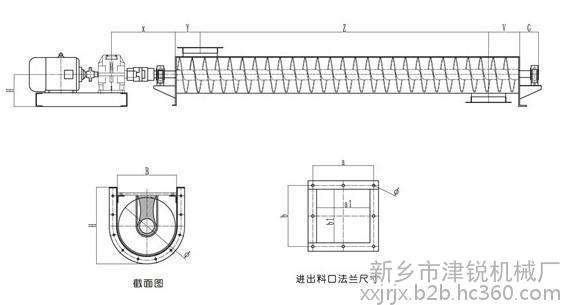

結構概述

LS型螺旋輸送機的主要部分特征：

1、驅動裝置：依照減速器的裝配形式不同，分左裝右裝兩種，它以電動機不原動力，借彈性聯軸器將動力傳至減速機，它們安放在一個底座上。

2、浮動聯軸器：將動力傳遞給螺旋機，它的兩個半聯軸器用鑄鋼制造，中間盤則用鑄鐵制造，并附有罩殼保證安全。

3、進料裝置：用角鋼及鋼板焊接而成，焊接固定在機殼上，進料口的位置可依用戶要求而變更，進料口上端有螺孔，以便和其它加料裝置相連。

4、頭節：主要有止推軸承，螺旋及殼體三部分，止推軸承由兩個單列圓錐滾子軸承構成。它承受物料移動時的軸向推力和驅動裝置附加的懸臂載荷。

5、殼體：包括機殼和機蓋兩部分，它是由鋼板和角鋼焊接而成，用心以承載物料和防止物塵飛出。

6、吊軸承：它是具有特殊結構形式的滑動軸承，用以支承和聯接螺旋進行正常工作。

7、螺旋：是推送物料的工作構件。

      S制法：實體螺旋，螺距等于0.8倍螺旋直徑，適用于輸送粉狀、粒狀、小塊狀物料。

      D制法：帶式螺旋，螺距等于1.0倍螺旋直徑，適用于輸送中等塊度（>60mm）及粘性，易結塊的團狀物料。

8、中間節：主要有吊軸承、螺旋及殼體三部分。

9、尾節主要有平軸承、螺旋、吊軸承、殼體四部分。其中平軸承用以支承尾部螺旋并補償整臺螺旋機軸向長度的變化。

10、出料口：由角鋼和鋼板焊接而成，焊接在機殼上。出料口和進料口易為手推式，即在方形出料口下端安了一個拉板，以控制供料情況。拉板拉力方向，可由用戶要求分為左裝和右裝兩種。

★津銳機械可根據用戶需要而設計制造特殊型號規格的輸送機。
★津銳機械對所有技術資料、尺寸保留修改的權利，如實物與文中圖案不符，應以實物為準，解釋權歸津銳公司。
