滾筒篩
一、概 述
滾筒篩的主體結構是篩分筒，它是由若干個圓型狀篩網組成，整體與地平面成傾斜狀態，外部被密封隔離罩所密封，以防止污染環境。通過變速減速系統使篩分筒在一定轉速下旋轉，物料自上而下通過篩分筒得到分離，細料從篩分筒前端下部排出，粗料從篩分筒下端尾部排出。滾筒篩可設有梳型清篩機構，在篩分過程中可通過梳型清篩機構與篩分筒的相對運動，達到對篩體不間斷清理的效果，使篩分筒在整個工作過程中始終保持清潔、不粘、不堵、不影響篩分效果。

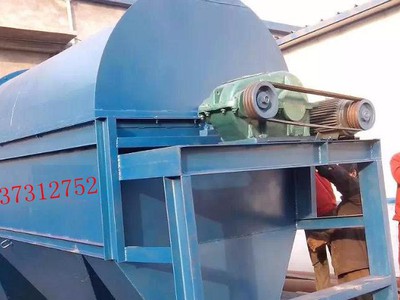

滾筒篩示例圖
1、物料適應性廣
2、篩分效率高
3、篩分量大、易于大型化
4、自身能耗小
5、工作環境好
6、設備噪音低。
7、使用壽命長，維修量小
特質網架、篩網采用錳鋼，耐用，產量大
三、主要參數
GTS系列滾筒篩主要技術參數表
| 型號 | 長度范 圍 m | 篩網段 數
| 篩孔范 圍 mm | 電 機 功 率 KW | 傾角角 度
| 物料量 大塊 mm | 筒體轉速 rpm | 處理量 m3/h
| 質量 t | 外形尺寸 mm |
| GTSφ600 | 2~4 | 1~3 | 5~35 | 2.2~3 | 7° | 35 | 20 | 10 | 1.6 | 5400×1150×1200 |
| GTSφ800 | 2~4 | 1~3 | 5~40 | 2.2~5.5 | 7° | 45 | 18 | 14 | 2.4 | 5600×1300×1500 |
| GTφ1000 | 2~6 | 1~4 | 5~45 | 3~7.5 | 7° | 60 | 16 | 16 | 4.2 | 7400×1400×2240 |
| GTφ1200 | 2~8 | 1~4 | 5~50 | 4~11 | 7° | 70 | 15 | 20 | 5.8 | 9480×1580×3400 |
| GTφ1500 | 2~8 | 1~4 | 5~55 | 4~15 | 7° | 80 | 12 | 32 | 7.2 | 9700×1860×3700 |
| GTφ2000 | 2~9 | 1~4 | 5~60 | 5.5~18.5 | 7° | 90 | 8 | 45 | 11 | 11000×2400×4500 |
注：
1、外型尺寸是按筒體長計；
2、處理量是按大孔徑計算；
3、傾斜角度和每節長度視物料不同而不同；
3、質量按筒體長且使用編織網時計；
4、物料大塊所占比例不超過10%
