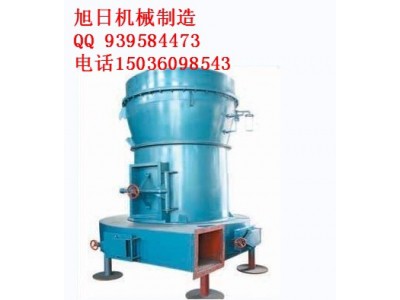

產品說明：產品名稱：雷蒙磨
R型雷蒙磨粉機廣泛適用于重晶石、方解石、鉀長石、滑石、大理石、石灰石、白云石、瑩石、石灰、活性白土、活性炭、膨潤土、高嶺土、水泥、磷礦石、石膏、玻璃、保溫材料等莫氏硬度不大于9.3級，濕度在6以下的非易燃易爆的礦產、化工、建筑等行業280多種物料的高細制粉加工，成品粒度80—325目范圍內任意調節，部分物料最高可達600目。
雷蒙磨粉機主要結構：
該機結構主要由主機、分析器、風機、成品旋風分離器、微粉旋風分離器及風管組成。其中，主機由機架、進風蝸殼、鏟刀、磨輥、磨環、罩殼組成。
雷蒙磨粉機工作原理：
工作時，將需要粉碎的物料從機罩殼側面的進料斗加入機內，依靠懸掛在主機梅花架上的磨輥裝置，繞著垂直軸線公轉，同時本身自轉，由于旋轉時離心力的作用，磨輥向外擺動，緊壓于磨環，使鏟刀鏟起物料送到磨輥與磨環之間，因磨輥的滾動碾壓而達到粉碎物料的目的。
風選過程：物料研磨后，風機將風吹入主機殼內，吹起粉末，經置于研磨室上方的分析器進行分選，細度過粗的物料又落入研磨室重磨，細度合乎規格的隨風流進入旋風收集器，收集后經出粉口排出，即為成品。風流由大旋風收集器上端的回風管回入風機，風路是循環的，并且在負壓狀態下流動，循環風路的風量增加部分經風機與主機中間的廢氣管道排出，進入小旋風收集器，進行凈化處理。
| 雷蒙磨粉機型號及技術參數 |
|
6R4525 | 5R4119 | 4R3216 | 3R3016 4R3016 | 3R2715 4R2715 | 3R2615 | 3R2115 | 3R60 | ||
| 進料粒度 （毫米） |
≤30 | ≤25 | ≤25 | ≤25 | ≤20 | ≤20 | ≤15 | ≤15 | ||
| 成品粒度 （毫米） |
0.125-0.044 | 0.125-0.044 | 0.125-0.044 | 0.125-0.044 | 0.125-0.044 | 0.125-0.044 | 0.125-0.044 | 0.125-0.044 | ||
| 不同物料細度班產 | 16-120 | 8-60 | 4-45 | 3-35 | 2-28 | 1.5-20 | 1-18 | 0.5-8 | ||
| 中心軸轉速 （轉/分） |
82 | 105 | 130 | 160 | 160 | 160 | 180 | 280 | ||
| 磨環內徑 （mm） |
1620 | 1270 | 970 | 880 | 830(800) | 780 | 650 | 410 | ||
| 磨輥直徑 （mm） |
450 | 410 | 320 | 300 | 270 | 260 | 210 | 140 | ||
| 磨輥高度 | 250 | 190 | 160 | 160 | 150 | 150 | 150 | 100 | ||
| 主機電機 （KW） |
y315m-4-32 | y280s-4-75 | y225s-4-37 | y225m-8-30 | y225m-8-22 | y225s-8-18.5 | y200L-8-15 | y160m-6-7.5 | ||
| 風機電機 （KW） |
y315m-4-132 | y250m-4-75 | y200L-4-37 | y180m-4-22 | y160L-4-15 | y160L-4-15 | y160m-4-11 | y132s-2-5.5 | ||
| 分析器電機 （KW） |
y160m-4-11 | yc200-4B-7.5 | yc120-4A-5.5 | y112m-6-2.2 | y112m6-2.2 | y112m-6-2.2 | y112m-6-2.2 | y90L-6-1.1 |
