YJF-2噴淋式填料凈化塔

一、概述

YJF-2型噴淋式填料凈化塔，廣泛應用于各種化工、電工電子、冶金、工業生產等多種領域的氣體凈化工藝。本塔利用填料及氣液交換塔盤進行氣液交換，達到凈化廢氣的目的。

二、工作原理

本裝氣體由離心通風機壓入或吸入進風段，再向**動，至**級填料層，與**級噴嘴噴出的中和液接觸反應。吸收后的廢氣繼續向**動至第二級填料屋，與第二級噴嘴噴出的中和液接觸，再次發生中和反應，根據廢氣各項指標，還可以加裝第三級填料及噴淋裝置，凈化達標后的氣體通過除霧器排入大氣中。

三、結構及特點

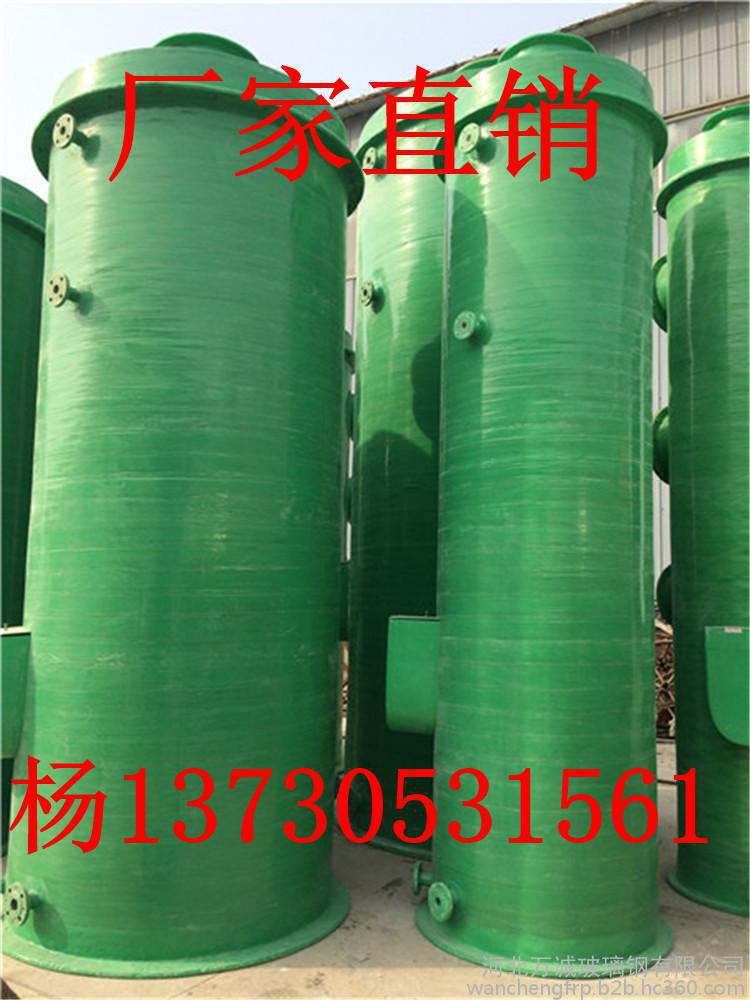

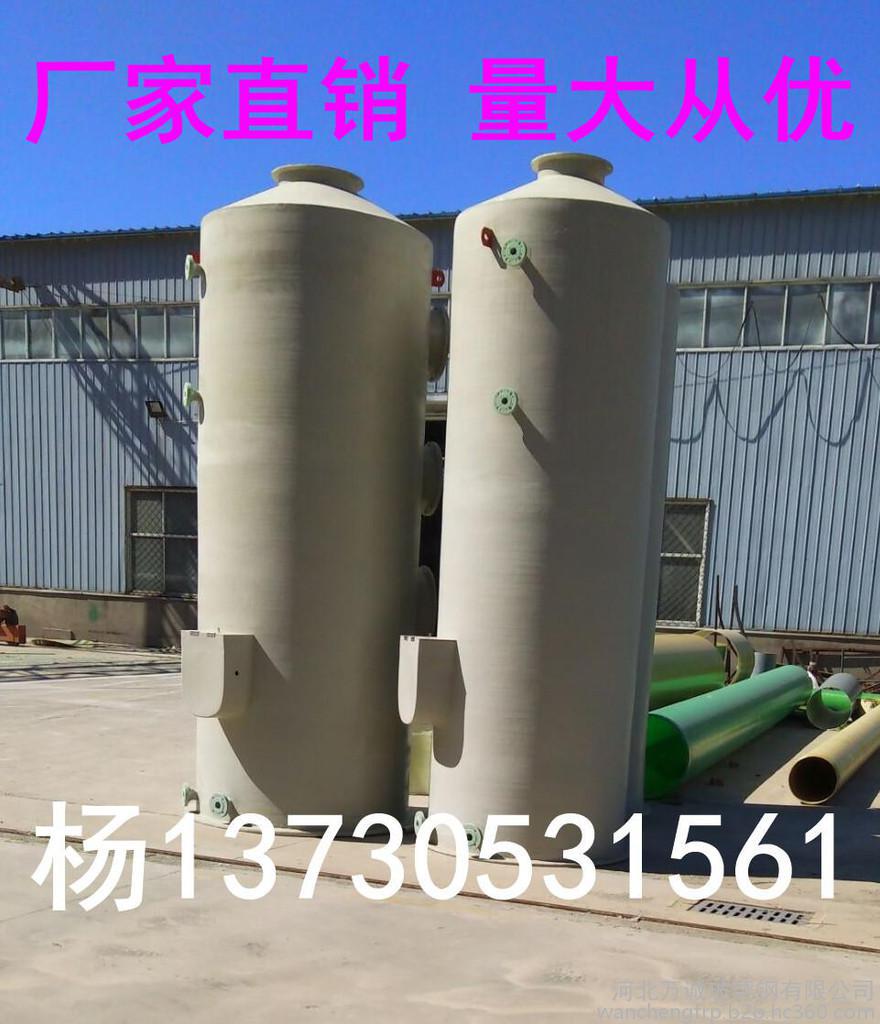

本凈化塔塔體為玻璃鋼整體纏繞的圓筒型塔體，無分段連接法蘭。具體結構由貯液箱、進風段、三級噴淋段、除沫裝置、排氣口等組成。

其特點是：制作方便、便于安裝檢修、強度高、占地面積小。噴淋形式采且三層填料，三級噴淋，使氣液更充分接觸，提高凈化效率。本塔配用玻璃鋼離心通風機和防腐水泵即可。當處理風量在10000立方米以下時，采用二臺水泵就能達到設計要求。

本塔可配備氣體在線分析儀、PH控制計、差壓變送器、壓力傳感器、流量傳感器、電導率儀、液位控制計、電磁閥、變頻器及控制柜等組成的控制系統，經上控制情況均以數字形式顯示在顯示器上，使管理人員一目了然，并有故障報警，便于管理與維護。
