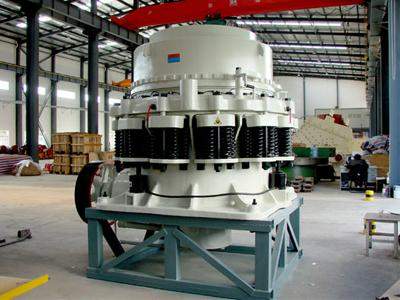

點擊圖片查看原圖
圓錐式破碎機（圓錐式破碎機）工作時，電動機的旋轉通過皮帶輪或聯軸器、 傳動軸和圓錐部在偏心套的迫動下繞一固定作旋擺運動，從而使圓錐式破碎機的破碎壁時而靠近又時而離開固裝在調整套上的軋白壁表面，使礦石在破碎腔內不斷受到?jīng)_擊，擠壓和彎曲作用而實現礦石的破碎。
在不可破異物通過破碎腔或因某種原因機器超載時，彈簧保險系統實現保險，排礦口增大，異物從破碎腔排出，如異物卡在排礦石可使用清腔系統，使排礦繼續增大，使異物排除破碎腔。在彈簧的作用下，排礦口自動復位，機器恢復正常工作。本系列破碎機分粗碎圓錐式破碎機、中碎圓錐式破碎機和細碎圓錐式破碎機三種，可根據用戶不同需求選購。
圓錐式破碎機主要技術參數
| 型號 | 破碎錐直徑 | 最大給料尺寸 | 排料口寬度 | 處理能力 | 電動機功率 | 主軸擺動次數 | 重量Weight（t） | 外形尺寸(長×寬×高) | |
| Type | |||||||||
| PYB | 600 | 600 | 65 | 12-25 | 40 | 30 | 356 | 5 | 2234×1370×1675 |
| PYD | 35 | 3-13 | 12-23 | 5.5 | 2234×1370×1675 | ||||
| PYB | 900 | 900 | 115 | 15-50 | 50-90 | 55 | 333 | 11.2 | 2692×1640×2350 |
| PYZ | 60 | 5-20 | 20-65 | 11.2 | 2692×1640×2350 | ||||
| PYD | 50 | 3-13 | 15-50 | 11.3 | 2692×1640×2350 | ||||
| PYB | 1200 | 1200 | 145 | 20-50 | 110-168 | 110 | 300 | 24.7 | 2790×1878×2844 |
| PYZ | 100 | 8-25 | 42-135 | 25 | 2790×1878×2844 | ||||
| PYD | 50 | 3-15 | 18-105 | 25.3 | 2790×1878×2844 | ||||
| PYB | 1750 | 1750 | 215 | 25-50 | 280-480 | 160 | 245 | 50.3 | 3910×2894×3809 |
| PYZ | 185 | 10-30 | 115-320 | 50.3 | 3910×2894×3809 | ||||
| PYD | 85 | 5-13 | 75-230 | 50.2 | 3910×2894×3809 | ||||
| PYB | 2200 | 2200 | 300 | 30-60 | 59-1000 | 280-260 | 220 | 80 | 4622×3302×4470 |
| PYZ | 230 | 10-30 | 200-580 | 80 | 4622×3302×4470 | ||||
| PYD | 100 | 5-15 | 120-340 | 81.4 | 4622×3302×4470 | ||||
