二、除塵器主要結構、特點
1、具有先進的薄板型提升閥，離線三狀態清灰機構，技術先進、工作可靠、清灰徹底。
2、設計合理的進風均流管和灰斗導流技術解決了一般布袋除塵器常產生的各分室氣流不均勻的現象。
3、設計了特殊大儲量的脈沖閥貯氣包既可滿足用戶提供的高壓(G型)氣源時使用，亦可滿足低壓(D型)氣源時使用。
4、濾袋上端采用彈簧漲圈型式，不但密封性能好，而且在維修更換布袋時快捷簡單，實現機外換袋。
5、在袋籠的結構設計上可按不同工況有多種結構型式(八角型、圓型等)的選擇，對袋籠的制造有嚴格的要求，本公司的袋籠是在引進國外技術合作生產的自動化生產線上加工，其各項指標較行業標準提高50％左右。
6、濾袋一般采用微薄膜復合濾料，它不但能提高過濾風速，降低設備運行阻力，而且能避免因結露造成粉塵粘結在濾袋上不易清除等現象，特別適用于高溫、高濕的含塵氣體除塵。
7、袋籠標準長度為6M，如用戶場地有限，還可根據需要增長1—2M，從而在處理相同風量時，該設備較其它反吹風除塵器和常規脈沖除塵器占地面積最小，可節省30—50％，設備重量亦能減少40％左右。
8、電磁脈沖閥具有控制靈敏，效率高，壽命長等優點。
9、除塵器控制可采用先進的程控器，具有差壓、定時、手動三種控制方式，對除塵器離線閥、脈沖閥、卸灰閥等實現全面系統控制，臺有要求并可對本體上的傳感元器件如溫理、料位等進行輔助報警控制。
三、設備結構及工作原理
長袋脈沖除塵器機組結構見下圖：
除塵機組主要由上箱體、中箱體、灰斗、進風均流管、支架、濾袋及噴吹裝置、卸灰裝置等組成。含塵空氣從除塵器的進風均流管進入各分室灰斗，并在灰斗導流裝置的導流下，大顆粒的粉塵被分離，直接落入灰斗，而較細粉塵均勻地進入中部箱體而吸附在濾袋在外表面上，干凈氣體透過濾袋進入上箱體，并經各離線閥和排風管排入大氣。隨著過濾工況的進行，濾袋上的粉塵越積越多，當設備阻力達到限定的阻力值(一般設定為1500Pa)時，由清灰控制裝置按差壓設定值或清灰時間設定值自動關閉室離線閥后，按設定程序打開電控脈沖閥、進行停風噴吹，利用壓縮空氣瞬間噴吹使濾袋內壓力聚增，將濾袋上的粉塵進行抖落(即使粘細粉塵亦能較徹底地清灰)至灰斗中，由排灰機構排出。
四、選型說明
型號規格標記示例說明：
L——布袋除塵器標準命名字母
C——長袋
M——脈沖
D——低壓型
G——高壓型
1850：?jiǎn)瘟?，過濾面積1850m2
2×1850：雙列，過濾面積2×1850m2
請?jiān)诙ㄘ洉r(shí)注明全稱，當選用高壓長袋脈沖除塵器時，請注明LCMG—****，當選用低壓長袋脈沖除塵器時，請注明LCMD—****或LCM—****，
2、濾袋材質：
①一般工況下，溫度≤120℃時均采用450—500g/m2滌綸針刺氈濾料。
②如用在易燃易爆場合時，請注明采用防靜電滌綸針刺氈濾料。
③當用在高溫130℃～250℃時請注明采用諾美克斯針刺氈等耐高溫濾料，具體根據工況條件選定。
上述請?jiān)诙ㄘ洉r(shí)注明或向本公司咨詢，如無要求則供貨時按第①條執行。
3、過濾風速m/min:
袋式除塵器的過濾風速的選取對設備的運行狀態有著密切的關系。對于顆粒細、粘度高、沾度大、含濕量高及溫度高的含塵氣體應按低過濾風速來選取。反之則按高過濾風速選取。
4、過濾面積m2
過濾面積的計算公式如下： F=L/60V
式中：L——處理含塵氣體量，m3/h
v——過濾風速，m/min
5、除塵效率%（出口排放濃度mg/m3）
除塵效率或出口排放濃度根據濾料的過濾風速的不同選取而不同。
6、運行阻力Pa：
袋式除塵器的運行阻力受含塵氣體的工況、濾料的選取、過濾風速的大小等影響，過濾風速低則運行阻力一般也低，反之則高。
7、壓縮空氣耗氣量m3/min：
耗氣量計算
公式如：L＝1.5（n×q/1000×T)m3/min
式中：
n——每分鐘所噴吹的脈沖閥數目
q——每個脈沖閥噴吹一次的耗氣量約(150—250升)
T——清灰周期(分)，根據入口含塵濃度及粉塵性質確定。
8、控制方式有多種
①清灰控制器
由清灰控制器對離線閥及電磁脈沖閥按設定程序?qū)崿F(xiàn)定時開啟。
②控制柜
配套可編程控器對除塵器離線閥、電磁脈沖閥、卸灰機構及有關除塵器率體、傳感器件實行全壓差或定
時、手動三種不同方式的清灰控制，并對壓力、溫度等參數進行監控和檢查。
項目\規格
410
460
600
680
820
925
1100
1200
1350
過濾面積m2
410
460
600
680
820
925
1100
1200
1350
處理風量萬m3/h
3.69
4.14
5.4
6.12
7.38
8.64
9.9
10.8
12.6
濾袋數量（條）
252
280
378
280
336
378
462
504
560
濾袋規格mm
Φ130 ×4050 Φ160 ×6050
清灰方式
在線清灰
離線分室數（個）
除塵器漏風率%
≤2%
入口濃度mg/m3
≤20g/m3
排放濃度mg/m3
50-100mg/m3
脈沖閥數量（個）
18
20
27
20
24
27
33
36
40
重量T
147
177
212
252
142
179
216
286
346
外型尺寸mm
4600×
6400×
13800
5000×
6500×
9750
6700×
6600×
9750
5020×
6700×
11750
6070×
6850×
11750
6700×
6950×
11750
7960×
7125×
11750
8800×
7250×
11750
9640×
7400×
11750
項目\規格
1850
2300
2800
3700
4600
5500
6500
過濾面積m2
1850
2300
2800
3700
4600
5500
6500
處理風量萬m3/h
16.2
20.7
25.2
33.3
41.4
49.5
58.5
濾袋數量（條）
616
770
924
1232
1540
1848
2156
濾袋規格mm
Φ160 ×6050
清灰方式
離線清灰
離線分室數（個）
4
5
6
8
10
12
14
除塵器漏風率%
≤2%
入口濃度mg/m3
≤20g/m3
排放濃度mg/m3
50-100mg/m3
脈沖閥數量（個）
44
55
66
88
110
132
154
重量T
74
93
112
147
177
212
252
外型尺寸mm
11500×
5500×
13800
13800×
5500×
13800
16560×
5500×
13800
22080×
5500×
13800
27600×
5500×
13800
33120×
5500×
13800
38640×
5500×
13800
項目\規格
1850×2 2300×2 2800×2 3700×2 4600×2
5500×2
6500×2
7400×2
過濾面積m2
3700 4600 5600 7400 9200
11000
13000
14800
處理風量萬m3/h
33.3 41.4 50.4 66.6 82.8
99
117
133.2
濾袋數量（條）
1232 1540 1848 2464 3080
3696
4312
4928
濾袋規格mm
Φ160 ×6050
清灰方式
離線清灰
離線分室數（個）
8 10 12 16 20
24
28
32
除塵器漏風率%
≤2%
入口濃度mg/m3
≤20g/m3
排放濃度mg/m3
50-100mg/m3
脈沖閥數量（個）
88 110 132 176 220
264
308
352
重量T
142 179 216 286 346
74
93
112
外型尺寸mm
11500×
10300×
13800 13800×
10300×
13800 16560×
10300×
13800 22080×
10300×
13800 27600×
10300×
13800
13120×
10900×
13800
38640×
10900×
13800
41400×
10900×
13800
說明：
1、上述風量是以過濾風速為1.5m/min時的計算值，實際應按不同的工況而予以選擇濾速；當人口濃度超過20g/m3，以及微細粘性粉塵均應適當降低風速選用。
2、設備阻力為1500—1800Pa。
3、當所需過濾面積小于或大于上述表值時可說明，前者可減少除塵布袋直徑及長度，后者可擴大室數。請?jiān)谟嗀浨罢f明。
4、D型為低壓型，其噴吹氣源壓力為150～250KPa，其每閥每次噴吹的耗用量為0.18～0.25m3；G型為高壓型，其噴吹氣力壓力為500～700KPa，其每閥每次噴吹的耗用量為0.15—0.2m3。
六、安裝與調試
1、為便于運輸，設備均按火車發運條件進行解體發運交貨(其結構只刷防銹漆，面漆由用戶負責委托安裝單位涂刷)。需方收到設備后，先按設備清單，檢查是否缺件，然后檢查在運輸過程中是否有損壞，對運輸過程造成的損壞應及時修復，同時對到貨設備做好防損防竅等保管工作。
2、對傳動機構、裝置進行專門檢查，開始試轉前對轉動或滑動部分，要涂以潤滑脂，減速機箱內要注入潤滑油，使機件正常動作。
3、安裝設備前應對基礎進行校對，合格后才能進入安裝工作。安裝工作應嚴格按圖紙要求進行，一般由下而上，先把下部的部件包括支架、灰斗等安裝妥當，支架、灰斗固定后再吊裝中箱體及上箱體，然后再安裝氣包及配管以及電氣信號系統。袋籠及濾袋必須在除塵器安裝質量全機檢查合格后，才能安裝，而且應在供方現場指導人員的指導下進行安裝，確保安裝質量。
4、發裝壓縮空氣管路時。管道內要除去污物防止堵塞，安裝后要先清洗

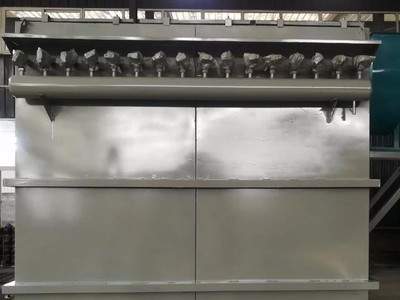

產品描述：MC-II型脈沖袋式除塵器在保留了原MC—Ⅰ型除塵器優點的基礎上，采用了低阻力的QMF—20P型脈沖閥，使除塵器的控制系統和過濾袋等的壽命比MC—Ⅰ型延長一..
MC-II型脈沖袋式除塵器在保留了原MC—Ⅰ型除塵器優點的基礎上，采用了低阻力的QMF—20P型脈沖閥，使除塵器的控制系統和過濾袋等的壽命比MC—Ⅰ型延長一倍以上，減少了維修工作量。
2.清灰用壓縮空氣從原來的5—7公斤/厘米2壓力，降到現在的3公斤/厘米2壓力，但清灰效果仍可達到5—7公斤/厘米2壓力的效果，從而擴大了使用范圍。
3.由于結構上的改進，增強了設備的嚴密性，漏風量能夠低于10%，進一步提高了產品質量。
4.改革了揭蓋裝置，濾袋固定方法，為設備檢修和維護改善了勞動條件。
5.噴吹裝置增加了防護罩，蓋板結構采用了防雨措施，使除塵器在露天放置不需另設防雨棚，減少了建設投資。
6.清灰部分原來攪龍去掉，裝置了YJD系列型自動回轉排灰閥組合關風器。擴大了清灰使用效果，減少了維修，封密嚴排灰快。
型號規格 過濾面積m2 含塵濃度g/m3 過濾風速m/min 處理風理m3/h 阻力mmH2O 效率% 外形尺寸（長*寬*高） mm 重量 kg
MC24-II 18 ＜15 2-4 2160-4320 120-150 99.5 1090×1678×3667 1133
MC36-II 27 3240-6480 1490×1678×3667 1485
MC48-II 36 4320-8640 1890×1678×3667 1495
MC60-II 45 5400-10800 2290×1678×3667 1730
MC72-II 54 6480-12960 2690×1678×3667 1950
MC84-II 3 7560-15120 3090×1678×3667 2230
MC96-II 72 8640-17280 3650×1678×3667 2400
MC120-II 99 10800-21600 4450×1678×3667 2870
