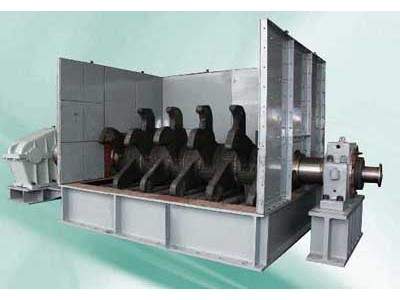

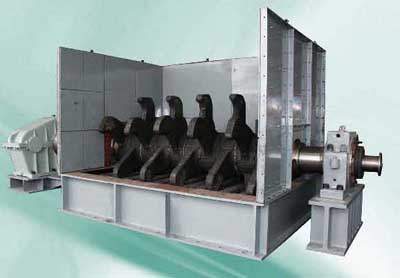

齒輪破碎機用于破碎燒結礦，是冶金燒結廠與燒結機配套使用的設備。分為單齒輪輥破碎機和雙齒輪輥破碎機兩種。
單齒輪破碎機安裝在燒結機尾部破碎熱燒結礦；雙齒輥破碎機則用來破碎冷燒結礦，是燒結廠整粒系統的主要設備。
為檢修方便，大規格單齒輥破碎機的篦板安放在可以移動的臺車上，可整體拉出推入，齒輥本身也可整體吊裝，以減少停車維修時間。
雙齒輥破碎機是有電動機，液力偶合器、活動輥子、固定輥子、架體、連板齒輪箱等主要部分組成。將已經冷卻的燒結礦經料口給入兩相對轉動的輥子間，借助于齒板上的牙齒將其破碎成要求的粒度。兩個輥子的壓緊及過鐵保護是通過兩組彈簧裝置實現的。
★產品參數
|
型號規格 |
出料粒度mm |
產量t/h |
主 電 機 |
||||
|
型號 |
功率 kW |
轉速 r/min |
電壓 V |
||||
|
2PGC-ST 1216 |
0～75 |
250 |
JS115—4 |
135 |
1480 |
380 |
|
|
PGC-S 1118 |
≤150 |
140 |
Y225M—8 |
22 |
740 |
380 |
|
|
PGC-S 1625 |
<240 |
520 |
|
55 |
730 |
380 |
|
|
PGC-S 1629 |
<160 |
460 |
|
40 |
|||
|
PGC-S 2037 |
<150 |
565 |
Y315 |
110 |
735 |
380 |
|
|
PGC-S 2451 |
<150 |
1150 |
|
150 |
730 |
380 |
|
