SCM系列超細微粉磨是在積累了多年磨粉機生產經驗的基礎上,吸納了瑞典先進的機械制造技術,并經過多年的試驗與改進而開發的一種新型超細粉加工設備。它是中瑞先進技術的結晶，是統領磨粉機世界潮流的最新產品。
適用范圍SCM超細磨粉機是一種細粉及超細粉的加工設備，主要適用于加工莫氏硬度＜9級的非易燃易爆的脆性物料， 如煤、云母、滑石、石墨、石英石、螢石、方解石、石灰石、白云石、高嶺土、膨潤土、伊利石、葉蠟石、重晶石、海泡石、鉀長石、焦寶石、煤矸石等200余種物料。物料硬度的高低決定著磨損件壽命的長短，當莫氏硬度高于6級時，會降低磨損件壽命。
技術優勢
1、高產量、低能耗 在成品細度及電動機功率相同的情況下，SCM超細磨粉機比氣流磨與攪拌磨的產量高40%,而其系統能耗僅為氣流磨的三分之一。
2、產品細度高 產品細度可根據需要可在 325目~2500目間任意調節，產品細度一次性可達D97≤5um。
3、安全可靠性高 因磨腔內無滾動軸承、無螺釘，所以不存在軸承及其密封件易損的問題，不存在螺釘易松動而毀壞機器的問題。
4、清潔、環保 脈沖除塵器和消聲器的使用減輕了粉塵的污染。
設備組成及結構

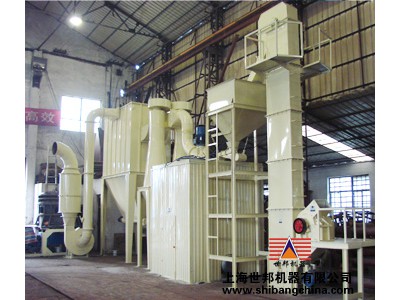

SCM超細磨粉機磨標準配置包括主機、選粉機、擴散式雙旋風集粉器、脈沖布袋除塵器、高壓風機、電機、管道和消聲器，可選設備包括錘破、提升機、給料機、電控柜。
工作原理主機電動機通過減速器帶動主軸及各層轉盤旋轉，轉盤通過柱銷帶動幾十個環輥在磨環滾道內滾動并旋轉。大塊物料經錘式破碎機破碎成小顆粒后由提升機送入儲料倉，電磁振動給料機將物料均勻的送到上轉盤的中部，物料在離心力的作用下散向圓周邊，并落入磨環的滾道內被環輥沖壓、滾碾、研磨而粉碎，物料經第一層粉碎后落入第二層及第三層，高壓離心風機的抽吸作用將外部空氣吸入機內，并經過第三層粉碎后的粗粉帶入選粉機內。選粉機內旋轉的渦輪使粗顆粒物料回落重磨，細粉則隨氣流進入旋風集粉器并由其下部的卸料閥排出即為成品，而帶有少量細粉塵的氣流則經過脈沖除塵器凈化后通過風機和消聲器排出。
