一、工作原理

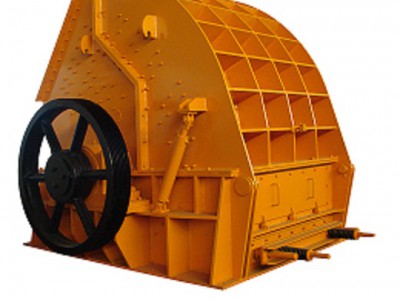

反擊錘式破碎機是利用高速回轉的錘頭沖擊物料，使其沿自然裂縫、層理面和節理面等薄弱處而破裂的破碎機械。反擊錘式破碎機的主要工作部件為帶有錘頭的轉子。轉子由主軸、錘架、錘軸和錘頭組成。電動機通過三角皮帶帶動轉子軸，主軸將動能傳遞給錘架，錘架上安裝有錘軸，銷軸鉸接錘頭，帶動錘頭一起運轉。物料進入破碎機中，立即受到高速回轉的錘頭的沖擊而粉碎。破碎了的物料，從錘頭處獲得動能，以高速向機殼內壁的襯板上沖擊而第二次破碎。此后，小于錘頭到打擊板距離的物料，便從錘頭和打擊板之間排出，而粒度較大的物料，又受到錘頭的不斷打擊而粉碎，直到尺寸小于錘頭到打擊板距離而排出。
二、反擊錘式破碎機的性能及特點
1. 性能：
反擊錘式破碎機主要適用于礦山、建筑、化工、電力、冶金等行業，破碎抗壓強度不超過140兆帕的礦石及石灰石、焦碳、煤等，本機不宜用于表面水分大于10%的礦石或粘性物料的破碎。
2. 特點：
本次設計在結構上作了較大的改進，將破碎腔放得足夠長，因此破碎比大，可將600-1200的物料直接破碎至10-30-75。破碎板固定，因此剛性好，強度高。能承受巨大的破碎沖擊力，在破碎大粒度物料時不變形、不退讓。緊固螺栓在外部，可隨時檢修、緊固。本次設計取消了篩板裝置，加裝了打擊板裝置，打擊板裝置可以調節，以控制出料粒度。無篩板的優點是不堵料，有效地提高了產量，減少了錘頭的磨損。機架設計為可開啟的形式，開啟機架后，可方便地更換錘頭、錘軸、襯板等易損件。
三、優點總結：
1. 破碎比大，最大可達到24。
2. 破碎腔足夠長，且為連續式的，因此出料合格率高達70~80%。
3. 破碎板固定，因此剛性好，強度高。
4. 取消篩板，改由打擊板裝置來調節出料粒度，因此出料順暢，有效提高產量的同時，也減少了錘頭的磨損。
5. 機架可開啟，因此可更方便地更換錘頭、錘軸、破碎板、襯板等易損件。
錘頭材料選用了ZGMn18Cr2Mo，因此比普通的ZGMn13的耐磨性更高，使用壽命更長。
