圣之源機械，遍布世界

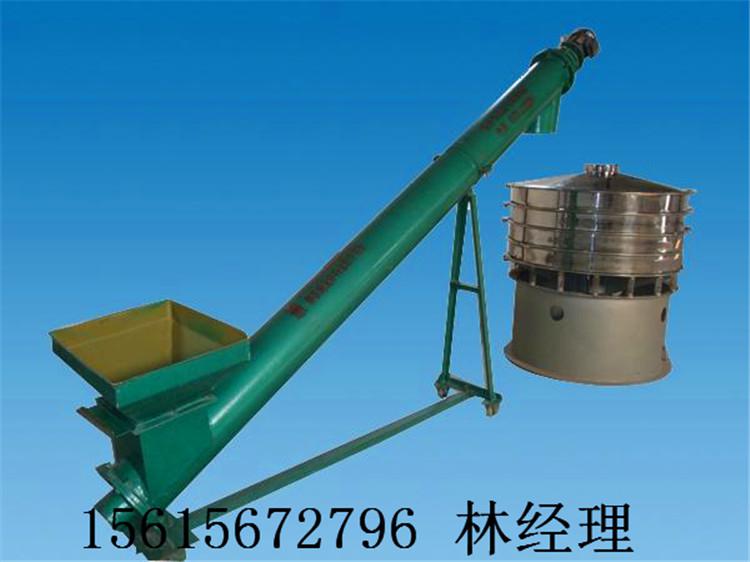

“圣之源”螺旋輸送機適用于化工、冶金工業企業和造紙、建筑工程和飼料加工等行業的散裝物料的輸送，例如：水泥、炭黑、純堿面粉及糧食谷物和顆粒飼料等。
??由于該機可隨意移動，且水平、傾斜、垂直任意位置均能連續輸送，所以特別適用于野外流動作業，如混凝土攪拌站、散狀物料倉儲轉運等場合尤能體現其先進性和優越性。
圣之源KY-SY型螺旋輸送機結構特點及性能：
??1、KY-SY型螺旋輸送機屬非基礎固定式，它是由驅動電機減速箱外殼管螺旋體依次相連，結合為一個整體。
??2、 軸端與螺旋體采用漸開線花鍵（或矩形花鍵）聯接，裝拆方便，承載能力大，安全可靠。
??3、 輸送機外殼是由鋼管通過法蘭將各段聯接為整體，因此它整體剛性好，從而可以隨意選擇工作位置和工作姿態，并可隨意拆裝移動。
??4、 進出料口可根據工作現場情況制成所需要的傾斜角度，并與其它配套設備的聯接固定。

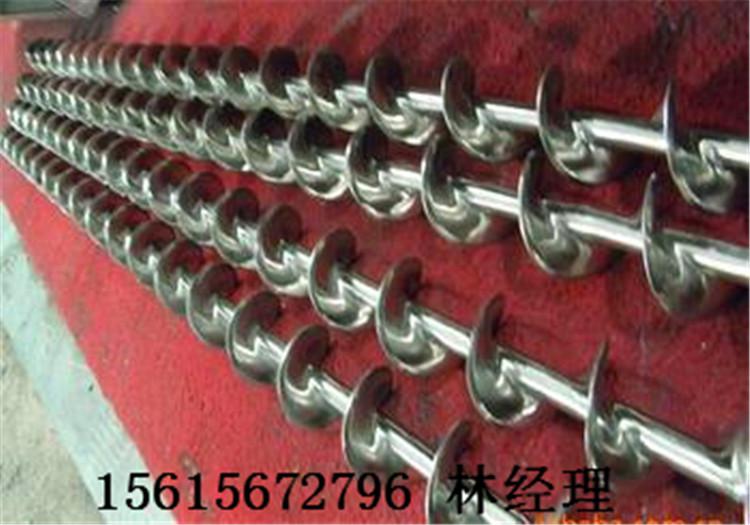

??5、 該機的螺旋葉片采用盤形鋼帶軋制而成的整體連接葉片，其螺旋面精度高，內孔外徑螺旋距尺寸**，輸送工況**，（如果采用單片組焊葉片必須達到上述要求）。
性能：
??1、凡是物料適合螺旋輸送的場合均可采用該機型進行輸送，無論是水平、傾斜還是垂直狀態均可連續輸送，尤其是傾斜和垂直輸送時它可直接與其配套的設備聯接固定，不需要地基基礎，充分利用空間。
??2. 它具有良好的密封性，無粉塵和污染泄漏現象，即不浪費物料又創造了良好的工作環境。
??3. 它的螺旋體直徑小、轉速高、輸送量大，特別適用于傾斜和垂直輸送。 鑒于上述結構特點和性能，KY-LSY型螺旋輸送機必將獲得廣泛的應用，它不但是GX型螺旋輸送機更新?lián)Q代產品，而且在許多場合可以取代其它形式的輸送機械。
圣之源KY-SY型螺旋輸送機技術參數與選用：
該螺旋輸送機的選用，首先在物料適合螺旋輸送的前提下，用戶根據上面所提供的參數和現場工藝布置來確定螺旋輸送機的型號規格、位置狀態和長度。
??用于混凝土攪拌站和輸送物料容量較大的螺旋輸送機的傾角不應大于50°，否則輸送功率大大降低。
螺旋輸送機特點與應用范圍 : ?
螺旋機是利用螺旋的轉動將物料沿機殼推移而達到運輸?shù)哪康?，其情況好像被持住不能旋轉的螺母在螺桿上平移一般，使物料不與螺旋一起旋轉的力是物料的重量和機殼對它的摩擦力。
本機的優點是：（1）結構簡單、橫截面尺寸小、成本低；
（2）便于中間加載和卸載；
（3）操作簡單、方便；
（4）輸送過程物料與外界隔離，密封性好；
螺旋輸送機適宜于粉狀、小顆粒狀、小塊狀物料的輸送，如面粉、水泥、砂土、小塊狀的煤、石子等。不宜輸送變質的、粘性的易結塊的物料和大塊的物料，這些物料或者粘在螺旋上隨之旋轉，或者在吊軸承處堵料。
??本系列螺旋輸送機直徑有150、200、250、300、400、500、600mm七種規格。機長以三米起至七十米止，每隔0.5m一檔,可在環境溫度-20℃～＋50℃條件下，以小于20°的傾角輸送溫度低于+200℃的物料。

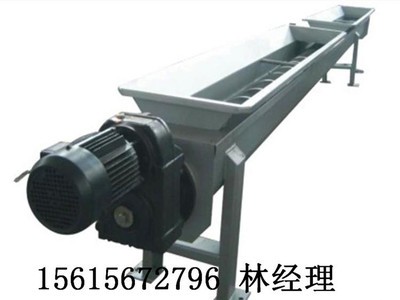

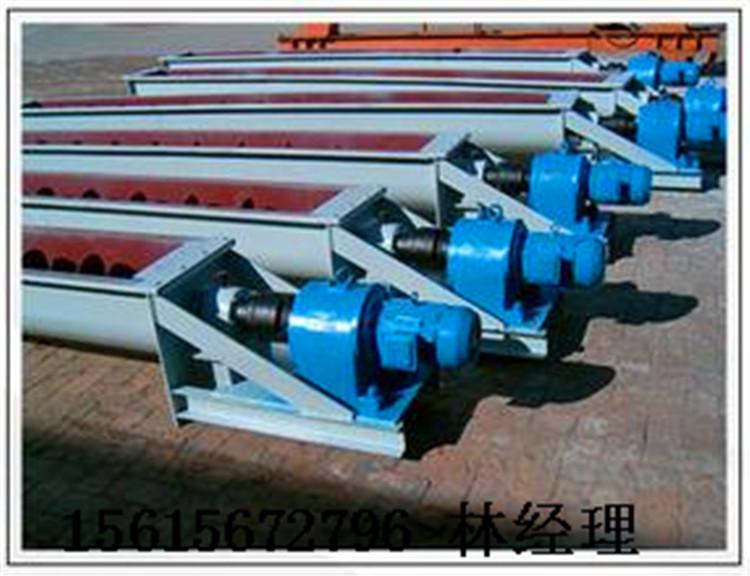

總體布置和結構特征 : ?一臺螺旋輸送機通常由螺旋機主體、進出料口裝置、驅動裝置三大部分組成。
??螺旋輸送機規格、技術參數:
| 規格型號 | |||||||||||||
| GX15 | GX20 | GX25 | GX30 | GX40 | GX50 | GX60 | |||||||
| n | Q | n | Q | n | Q | n | Q | n | Q | n | Q | n | Q |
| 20 | 0.9 | 20 | 2.1 | 20 | 4.1 | 20 | 7.1 | 20 | 16.8 | 20 | 32.9 | 20 | 56.9 |
| 30 | 1.3 | 30 | 3.2 | 30 | 6.2 | 30 | 10.9 | 30 | 25.3 | 30 | 49.4 | 30 | 85.3 |
| 35 | 1.5 | 35 | 3.7 | 35 | 7.2 | 35 | 12.4 | 35 | 29.5 | 35 | 57.6 | 35 | 99.5 |
| 45 | 2 | 45 | 4.7 | 45 | 9.3 | 45 | 16 | 45 | 37.9 | 45 | 74 | 45 | 127.9 |
| 60 | 2.6 | 60 | 6.3 | 60 | 12.3 | 60 | 21.3 | 60 | 50.5 | 60 | 98.7 | 60 | 170.6 |
| 75 | 3.3 | 75 | 7.9 | 75 | 15.4 | 75 | 26.6 | 75 | 63.2 | 75 | 123.3 | 75 | 213.2 |
| 90 | 4 | 90 | 9.5 | 90 | 18.5 | 90 | 32 | 90 | 75.8 | 90 | 148 | 90 | 255.9 |
| 120 | 5.3 | 120 | 12.6 | 120 | 24.7 | 120 | 42.6 | 120 | 101 |
|
|
|
|
| 150 | 6.6 | 150 | 15.8 |
|
|
|
|
|
|
|
|
|
|
| 190 | 8.4 |
|
|
|
|
|
|
|
|
|
|
|
|
主要技術參數：
| LS-Y | 140 | 160 | 200 | 250 | 300 | 300 | 400 | ||
| 旋體直徑 | 140 | 163 | 187 | 238 | 290 | 290 | 365 | ||
| 旋體轉速（r/min） | 300 | 300 | 260 | 200 | 175 | 300 | 175 | ||
| 機殼外徑 | 168×5 | 194×4.5 | 219×6 | 273×6 | 325×7 | 325×7 | 402×7-8 | ||
| 額定輸出量Q（水泥） （t/h）45-0 | 9-12 | 20-30 | 32-50 | 53-70 | 60-82 | 85-120 | 110-140 | ||
| 輸送長度 | 3-13 | 3-13 | 3-15 | 4-15 | 6-15 | 6-15 | 6-12 | ||
| 工作位置角度 | 0-60 | 0-60 | 0-60 | 0-60 | 0-55 | 0-55 | 0-55 | ||
| 電動機 | 型號 | L≤-7 | Y132S-4 | Y132S-4 | Y132M-4 | Y160L-6 | Y180M-4 | Y180M-4 | Y180M-4 |
| 功率 | 5.5 | 5.5 | 7.5 | 11 | 18.5 | 18.5 | 18.5 | ||
| 型號 | L≥7-量大 | Y132S-4 | Y132M-4 | Y160M-4 | Y180L-6 | Y180L-4 | Y180L-4 | Y180L-4 | |
| 功率 | 5.5 | 7.5 | 11 | 15 | 22 | 22 | 22 | ||
注： 1.―轉速r/min（偏差允許在10%范圍內）
1. 送量m3/h（本輸送量是在充填系數W＝0.35時計算出的）
物料的最大輸送量（t/h）
|
| 150 | 200 | 250 | 300 | 400 | 500 | 600 |
| | | | | | | | |
| 水泥 | 4.1 | 7.9 | 15.6 | 21.2 | 51 | 84.8 | 134.2 |
| 純堿 | 3 | 6.7 | 10.7 | 17.7 | 35.5 | 70.4 | 97.2 |
螺旋機的螺旋直徑有150、200、250、300、400、500、600mm七種，機長3~70m,極差為0.5m，可在環境溫度為-20―50℃的條件下，以小于20°的傾角單向輸送溫度低200℃的物料。
| D | LS-Y140 | LS-Y140 | LS-Y140 | LS-Y140 | LS-Y140 | LS-Y140 | |
| 168 | 194 | 219 | 273 | 325 | 402 | ||
| Ha | 20 | 120 | 138.5 | 157 | 195 | 232 | 287 |
| 25 | 132 | 152.3 | 173 | 214 | 255 | 316 | |
| 30 | 145.5 | 168 | 190.5 | 236 | 282 | 348 | |
| 35 | 161.4 | 186 | 211 | 262 | 312 | 386 | |
| 40 | 180 | 208 | 236 | 293 | 249 | 431 | |
| 45 | 202.8 | 234 | 266 | 330 | 392 | 485 | |
| 50 | 231 | 266 | 302 | 375 | 447 | 552 | |
