（除塵器配件 ：風筒 風筒支架 吸塵罩 S彎頭 牽引小車 ）
）
一，產品介紹

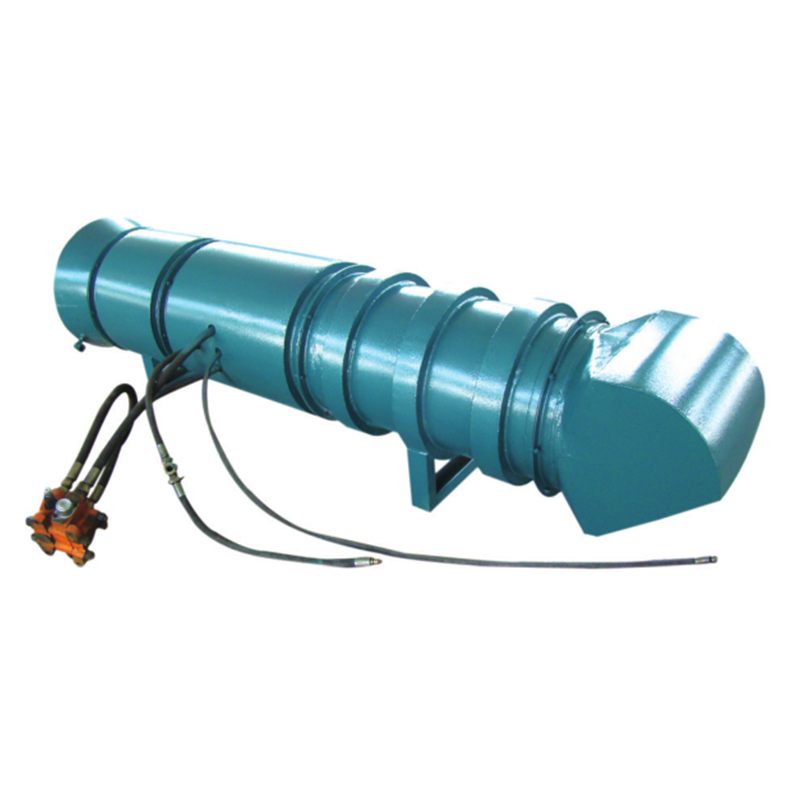

該除塵器由液壓系統直接驅動，能夠就得凈化由掘進機作業中所產生的大量粉塵。它能增強掘進機切割頭附近氣流的速度，防止瓦斯在切割頭附近積聚，提高安全性。
技術特點
1體積小、凈化降塵率高、功耗低、耗水量少、基本無需維護。
2. 使用掘進機的高壓油作動力，是專為掘進機配套研制的，安裝方便。
3. 有液壓馬達驅動，使用壽命長，通過調節供給液壓馬達的油量，可實現對除塵器的調速，獲得不同的風量，以適應不同的作業要求。
4. 除塵器工作過程中的實際消耗功率小于1.5kw,原則上適用于各種型號的掘進機。
三.技術參數.
| 額定處理風量(m3/min) | 120 |
| 總粉塵除塵效率（%） | ≥90 |
| 呼吸性粉塵除塵效率（%） | ≥65 |
| 液氣比（L/m3） | ≤0.2 |
| 工作阻力(Pa) | 500 |
| 工作噪音（dB） | ≤85 |
| 進氣口外徑 | 600 |
| 漏風率 | ≤5% |
| 液壓馬達工作壓力（MPa） | 12-35 |
| 高轉速(r/min) | 4000 |
| 理論排量(m3/r) | 9.4 |
| 整機重量 | 180 |
| 外形尺寸 | 2570×600×700 |

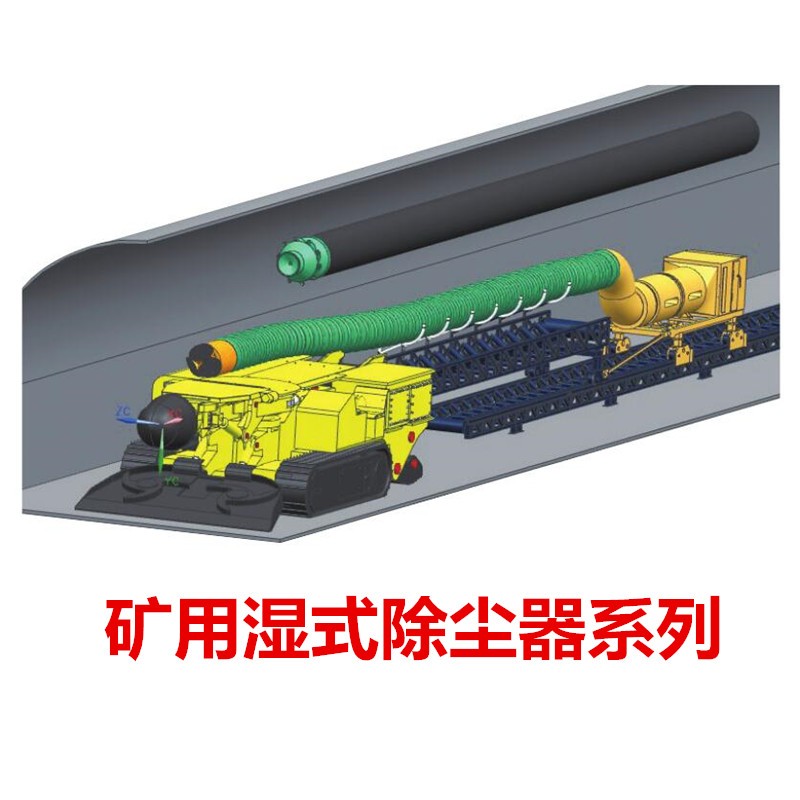

該除塵風機適用于綜掘工作面，掘進作業時含塵空氣除塵就地凈化；也可用于煤、巖巷掘進，錨噴工作面打眼、放
炮的作業場所。含塵空氣被局扇吸入后，經過濕式振弦捕塵器將粉塵捕獲，就地除塵凈化，除塵后凈化的氣流從捕
塵器出風口排出，達到凈化風流的目的。
原理獨特，體積小，重量輕，采用一種具有多種除
塵機理的“振弦過濾板”裝置。
2 、工作阻力低，耗能少，單位處理風量的能耗為同類產
品的 30% 左右。
3 、除塵效率高，適用粉塵濃度范圍廣，實測粉塵濃度
24000mg/m 3 時，
仍能正常工作不會堵塞，對低濃度含塵氣體的凈化效果同
樣令人滿意。能捕集的
粉塵粒度范圍廣（ 1.5~10um ），對粗粒粉塵和呼吸
性粉塵都有很高的捕塵效率（ ≤10um 呼吸性粉塵為
90%~98% ）。
4 、結構簡單，無清洗周期，自凈能力強，能長期連續工
作，不堵塞，無需拆卸清洗維護，結構簡單，使用方便。
