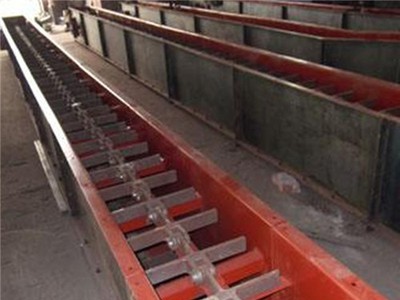

刮板輸送機介紹

刮板輸送機是一種大型輸送機裝置，主要利用刮板鏈牽引在槽內運送散料。刮板輸送機由機頭、中間部和機尾部等三個部分組成，按刮板輸送機溜槽的布置方式和結構，可分為并列式及重疊式兩種；按鏈條數目及布置方式，可分為單鏈、雙邊鏈、雙中心鏈和三鏈四種。

用刮板鏈牽引，在槽內運送散料的輸送機叫刮板輸送機。KS刮板輸送機刮板輸送機的相鄰中部槽在水平、垂直面內可有限度折曲的叫可彎曲刮板輸送機。其中機身在工作面和運輸巷道交匯處呈90度彎曲設置的工作面輸送機叫“拐角刮板輸送機”。 在當前采煤工作面內，刮板輸送機的作用不僅是運送煤和物料，而且還是采煤機的運行軌道，因此它成為現代化采煤工藝中不可缺少的主要設備

刮板輸送機機構簡單、重量輕、體積小、密封性強、安裝維修比較方便。它不但能水平輸送，也能傾斜或垂直提升輸送；能多點加料，也能多點卸料，輸送機工藝布置較為靈活。由于殼體是封閉的，這在輸送易飛揚的、有毒的、易爆的、高溫的物料時，對改善工人的操作條件和防止環境污染等方面都有較突出的優點。

刮板輸送機 結構

刮板輸送機主要由傳動系統、機頭架、頭輪組件、刮板鏈、中間槽、機尾架、尾輪組件、拉緊裝置等部件組成

刮板輸送機的結構

（1）傳動系統

傳動系統由電動機、減速機、聯軸器組成，是刮板輸送機的動力部分。傳動系統的布置有垂直型和水平型兩種基本形式，也可以根據現場位置調整。為便于安裝，傳動裝置下設計有安裝電動機、減速機的底架。

（2）機頭架

機頭架主要作用是支承頭輪組件。

（3）頭輪組件

頭輪組件由傳動軸、鏈輪、軸承部分組成。鏈輪通過鍵連接在傳動軸上，減速機輸出的動力通過傳動軸和鏈輪傳遞給刮板鏈，使刮板鏈進行無極封閉循環運動。

（4）刮板鏈

刮板鏈用鏈條、連接環和刮板組成。刮板通過連接環連接和固定在鏈條上，通過刮板的推動或拉動來運輸物料。

（5）中間槽

中間槽是刮板輸送機機身的主體，有支承物料和刮板鏈導向的功能。

（6）機尾架

機尾架主要是支承尾輪組件和拉緊裝置。

（7）尾輪組件

 尾輪組件由軸、鏈輪、軸承部分組成。

（8）拉緊裝置

拉緊裝置的主要作用是通過絲桿拉動尾部鏈輪軸承座，使尾部鏈輪后移張緊刮板鏈。
