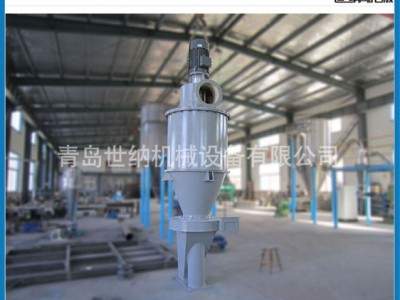

ITC系列氣流分級機
工作原理
分級機系統由氣流分級機、旋風分離器、收塵器、引風機、電控柜等組成。物料隨氣流由分級機下部進料口高速運動至分級腔內，在高速旋轉的分級輪產生的離心力和氣流產生的向心力作用下，使粗細顆粒分離，符合粒徑要求的細顆粒通過分級輪葉片間隙進入旋風分離器和收塵器收集，粗顆粒夾帶部分細顆粒被分級輪甩出落到分級機下部，自然氣通過導流腔整流成均一旋流，將混雜或粘附于粗顆粒中的細顆粒進一步分離干凈，分離后的粗顆粒從分級機底部粗料口通過旋轉閥排出。分級輪的轉速通過變頻器來控制。
特點
-此分級技術采用德國最新型設計，分級精度高、設計配置更合理。
|
-可采用耐磨防護來分級高硬度產品。 |
-大產量，低能耗。
-多級串聯方式使用，同時生產多個粒徑的產品。
-分級輪可根據客戶需要采用碳鋼、不銹鋼、陶瓷、聚氨酯等材料制作
-系統負壓運行，粉塵排放量符合國家環保標準。
實際應用
化工、礦物（如碳酸鈣、高嶺土、石英、滑石、重晶石、石墨等非金屬礦）、陶瓷、耐火材料、醫藥、農藥、食品、新材料等行業。
技術參數
|
型號 參數 |
ITC300 |
ITC360 |
ITC450 |
ITC550 |
ITC600 |
ITC900 |
ITC1000 |
ITC1250 |
|
分級粒徑D97:μm |
5 |
6 |
8 |
8 |
8 |
10 |
15 |
18 |
|
處理量T/h |
0.2～1 |
0.8～2.5 |
1.5～5 |
2.5～6 |
4～10 |
8～15 |
12～20 |
20～35 |
|
功率 kw |
7.5 |
11 |
18.5 |
22 |
30 |
37 |
45 |
75 |
|
空氣流量m3/h |
2500 |
4000 |
5500 |
7500 |
9000 |
20000 |
26000 |
42000 |
注：設備的處理量與物料的性質及產品粒度要求有關。

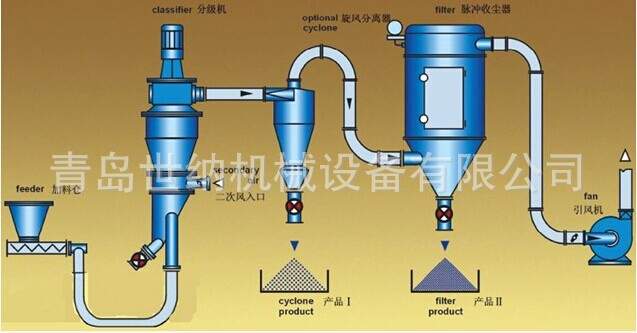

流程圖
