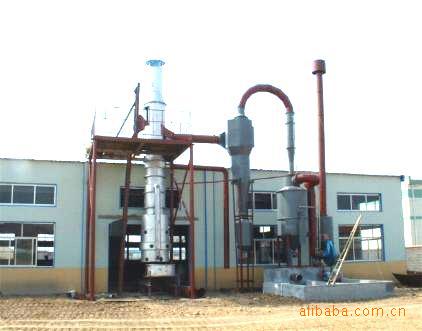

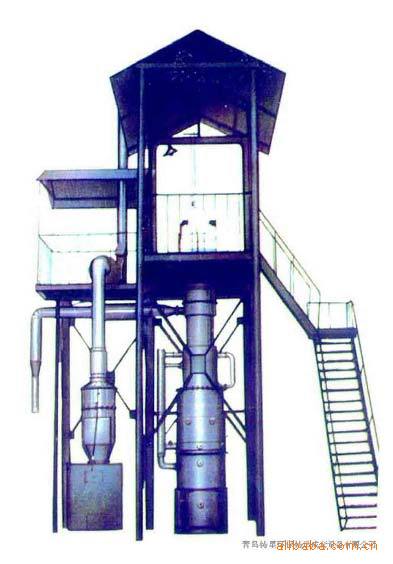

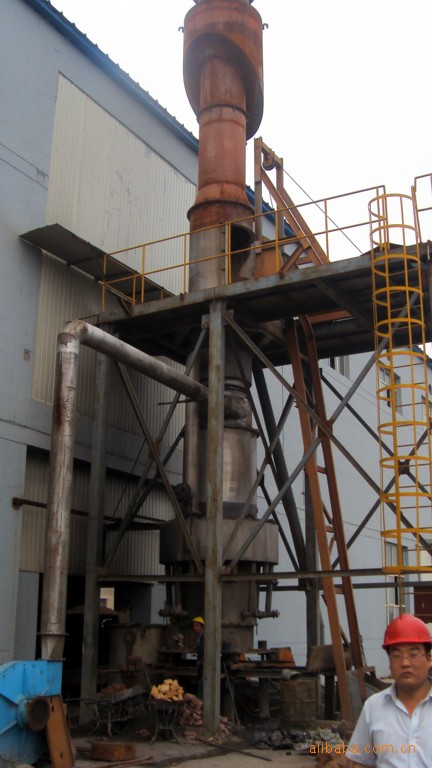

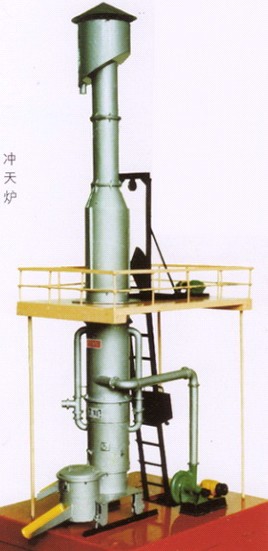

特點及優點：該產品采用：“高效綜合地面除塵裝置”、“三個密筋式熱風膽”、“加之疊加式的獨風換熱方式”和“防受熱膨脹結構”四大特點。
介紹：該產品設計新穎、獨特的換熱結構和供風方式，可使底排風口供風溫度高達400℃，節焦30%以上。小熱風膽使用長、造價省、更換方便。經鍛壓機械質量檢驗中心對5t/n爐，六個項目進行檢測，其各項指標均達到標準要求。該產品制造性能優良，在使用普通冶金焦層比1：10時，鐵水溫度穩定在1450-1520℃。小風膽使用壽命已超過4000小時未更換，真正達到了沖天爐在熔煉中“高溫、節焦、優質底排放”的高新技術要求。
主要經濟技術指標
| 序號 | 規 格 | FDRL-1 | FDRL-2 | FDRL-3 | FDRL-5 | FDRL-7 | FDRL-10 | FDRL-12 | FDRL-15 |
| 1 | 額定出鐵量t/h | 1 | 2 | 3 | 5 | 7 | 10 | 12 | 15 |
| 2 | 額定供風量 | 18 | 30 | 45 | 65 | 95 | 130 | 160 | 200 |
| 3 | 額定風壓KPa | 16 | 17 | 18 | 23 | 24 | 28 | 28 | 28 |
| 4 | 有效高度mm | 4200 | 4800 | 5200 | 5800 | 7200 | 8000 | 8000 | 8600 |
| 5 | 底焦高度mm | 1300 | 1400 | 1500 | 1700 | 1900 | 2200 | 2300 | 2400 |
| 6 | 一排風口mmH20 | 600-900 | 900-1100 | 1000-1300 | 1100-1400 | ||||
| 7 | 二排風壓mmH20 | 800-1100 | 1100-1300 | 1200-1400 | 1300-1500 | ||||
| 8 | 供風溫度℃ | 250-350 | |||||||
| 9 | 一般層焦比 | 1：8-10 | |||||||
| 10 | 鐵水溫度℃ | 1460-1540 | |||||||
| 11 | 供風強度m3/m2min | 100~120 | |||||||
| 12 | 工作制度 | 單班生產 | |||||||
