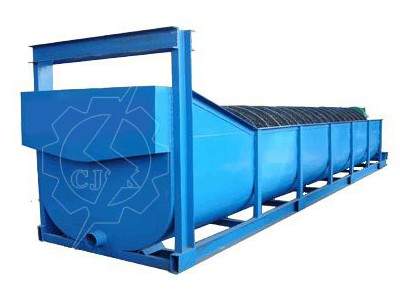

點擊圖片查看原圖
用途：
FG螺旋分級機適用于細粒分級，洗砂，溢流處根據需要可改成寬槽形。
工作原理：
FG螺旋分級機結構及原理與FC螺旋分級機大致相同。FG螺旋分級機的溢流堰位置高于螺旋軸下端的軸承中心，但低于溢流螺旋的上緣，具有一定的沉降區，故適用于粗粒洗砂。而FC螺旋分級機溢流端的整個螺旋都浸沒在沉降區液面下，其沉降區具有較大的面積和深度，故適用于細洗砂。
技術參數：
|
型號
|
FG-5
|
FG75
|
FG-10
|
FG-12
|
2FG-12
|
FG-15
|
2FG-15
|
FG-20
|
||
|
規格
|
φ500
|
φ750
|
φ1000
|
φ1200
|
φ1200
|
φ1500
|
φ1500
|
φ2000
|
||
|
螺旋直徑
|
500
|
750
|
1000
|
1000
|
1200
|
1500
|
1500
|
2000
|
||
|
螺旋轉速(r/min)
|
8-12.5
|
6-10
|
|
5,6,7
|
5,6,7
|
2.5,4,6
|
2.5,4,6
|
3.6,5.5
|
||
|
水槽
|
長
|
4500
|
5500
|
6500
|
6500
|
6500
|
8300
|
8265
|
8400
|
|
|
寬
|
|
|
1112
|
1372
|
2600
|
1664
|
3200
|
2200
|
||
|
傾斜角
|
14°~18°30″
|
14°~18°30″
|
14°~18°30″
|
14°~18°30″
|
||||||
|
溢流堰高度
|
|
|
521
|
290
|
400
|
500
|
500
|
700
|
||
|
螺旋提升高度
|
|
|
|
1000
|
1000
|
1000
|
1000
|
1300
|
||
|
計算生產能力(t/24h)
|
溢流量
|
32
|
65
|
85
|
155
|
310
|
230
|
470
|
400
|
|
|
返砂量
|
135-210
|
340-570
|
437-1026
|
1170-1600
|
2340-3200
|
11120-2680
|
2280-5480
|
3890-5940
|
||
|
外形尺寸 (長*寬*高)
|
5480*940*1274
|
6300*1250*1780
|
7891*1570*2194
|
8180*1570*3130
|
8230*2787*3110
|
10199*1976*3905
|
10410*3392*4070
|
10788*2524*4486
|
||
|
總量
|
1.6
|
2.7
|
4.169
|
8.54
|
15.84
|
12.54
|
21.11
|
20.45
|
||
|
電動機
|
提升用
|
|
|
---
|
Y90L-4,1.5KW
|
Y90L-4,1.5KW2臺
|
Y90L-4,1.5KW
|
Y100L-4,2.2KW2臺
|
Y100L2-4,2.2KW2臺
|
|
|
傳動用
|
1.1kw
|
3kw
|
Y132M2-6,5.5kw
|
Y132M2-6,5.5kw
|
Y132M2-6,5.5kw
|
Y160M2-6,7.5kw2臺
|
Y160M2-6,7.5kw
|
Y160L1-6,111kw
|
||
|
說明
|
5.7r/min
|
訂貨未注明時，螺旋轉速按6r/min供貨
|
訂貨未注明時，螺旋轉速按4r/min供貨
|
訂貨未注明時，螺旋轉速按3.6r/min供貨
|
||||||
