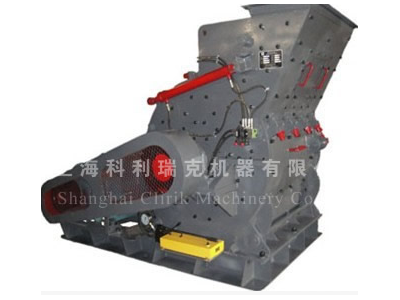

歐版錘式破碎機簡介：
廣泛應用于冶金、礦山、化工、水泥、煤矸石、建筑、制砂、耐火材料及陶瓷等工礦企業中，從事物料中碎和細碎作業。它主要適宜破碎抗壓強度不高于320 MPa(兆帕)的各種礦石。
歐版錘式破碎機的工作原理：
錘式破碎機主要由機殼、轉子、承擊鐵和篩條等部件組成。機殼分上下兩部分，由鋼板切割后焊接而成。機殼內部有高錳鋼襯板，磨損后可以更換。其主軸上安裝有數組分布規則的板錘，與轉盤及穿錘軸組成轉子。主機通過電機、三角皮帶帶動主軸，從而使轉子旋轉。大塊物料從進料口進入破碎腔之后，并被高速運動的板錘擊碎，并被猛烈拋向承擊鐵，從而使之再次破碎。破碎合格的物料從底部篩條間的縫隙排出，不合格的則留在破碎腔內，被錘子反復打擊，直至能夠排出。為避免堵塞，被粉碎的物料的含水量一般不超過20%。
歐版錘式破碎機優點：
①生產能力高、電耗低;
②破碎比大、產品粒度均勻;
③機械結構簡單、緊湊輕便;
④投資費用少、管理方便。
歐版錘式破碎機的技術參數：
|
型號
|
PC4008-75
|
PC4012-90
|
PC4015-132
|
|
轉子直徑 /mm
|
750
|
900
|
1150
|
|
轉子寬度/ mm
|
800
|
1200
|
1500
|
|
轉速 r/min
|
800-1000
|
800-1000
|
550-800
|
|
最大給料粒度/mm
|
<50
|
<60
|
<80
|
|
出料粒度/mm
|
≤3
|
≤3
|
≤3
|
|
處理能力 t/h
|
10-30T
|
30-60T
|
50-100T
|
|
功率/Kw
|
55-75
|
75-90
|
110-132
|
|
板錘數量 /個
|
18
|
32
|
32
|
|
外形L*W*H/mm
|
2310*1665*1610
|
2840*2100*2020
|
3720*2650*2540
|
