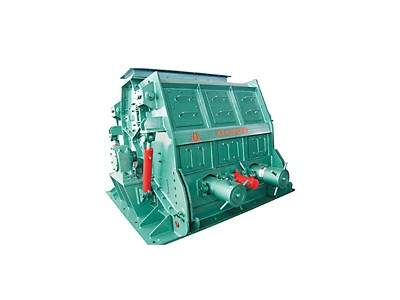

該機吸收了國內外最先進結構綜合設計而成，主要由破碎機主機、電動機、液力偶合器，液壓站，自動潤滑系統、減震平臺等組成。結構上采用了大轉子、短銷軸、組合式錘頭、上下調節裝置，并且在機體進口處添加了耐磨齒板，具有打擊力度大，操作維修方便，易損件使用壽命長等優點。另外，取消了老式破碎機下的篦條，對物料水分適應性增強，排料暢通，破碎粒度調節范圍大。破碎機主軸由優質合金鍛造鋼制造。錘頭是組合的，錘頭連接處帶有加強筋，打擊端寬度加寬，增加了錘頭強度，改變了原有機型掉錘頭的現象，大大提高了安全性和錘頭使用壽命。同時錘頭是按螺旋線排列的，這對降低風量和防堵是非常有利的。主機和電動機通過液力偶合器連接，能夠縮短電機啟動時間，減少啟動過程中的平均電流，防止動力過載。潤滑系統有手動潤滑和自動潤滑兩部分組成，且手動潤滑和自動潤滑為兩套獨立的系統，當其中一套系統發生故障時另一套系統可充分保障各潤滑點的有效潤滑。
