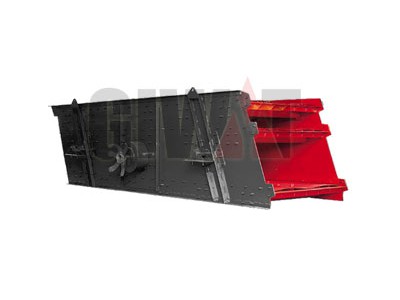

上海今為特路橋設備有限公司生產的本系列振動篩為圓振動篩,也稱圓振篩。圓振篩是一種多層數、高效新型篩分設備。該振動篩采用筒體式偏心軸激振器及偏塊調節振幅，物料篩淌線長，篩分規格多，具有結構可靠、激振力強、篩分效率高、振動噪音小、堅固耐用、維修方便、使用安全等特點，適合采礦、砂石行業。
圓振動篩主要用于冶金、煤炭、礦石等干式物料的篩分，其運動軌跡近似于圓。該機采用國內先進的環槽鉚釘連接、大游隙軸承油潤滑振動器，具有堅固耐用、運行平穩、噪音低、安裝維修方便等特點。
振動篩工作原理
振動篩電動機經聯軸器使激振器偏心塊產生高速旋轉。振動篩運轉的偏心塊產生很大的離心力，激發篩箱產生一定振幅的圓運動，篩上物料在傾斜的篩面上受到篩箱傳給的沖量而產生連續的拋擲運動，物料與篩面相遇的過程中使小于篩孔的顆粒透篩，從而實現分級。
振動篩工作特點：
- 采用塊偏心作為激振力，激振力強。
- 篩子橫梁與篩箱采用高強度螺栓，結構簡單，維修方便快捷.。
- 采用輪胎聯軸器，柔性連接，運轉平穩.。
- 采用小振幅，高頻率，大傾角結構，使該機篩分效率高、處理最大、壽命長、電耗低、噪音小。
振動篩技術參數：
| 型號 | 3YK1230 | 3YK1237 | 3YK1548 | 3YK1848 | 3YK1860 | 3YK2160 | 3YK2460 |
| 篩面規格 | 1200×3000 | 1200×3700 | 1500×4800 | 1800×4800 | 1800×6000 | 2100×6000 | 2400×6000 |
| 層數(層) | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| 篩孔尺寸 | 3-50 | 6-50 | 5-80 | 5-80 | 5-80 | 5-50 | 5-150 |
| 進料粒度 | ≤200 | ≤200 | ≤400 | ≤400 | ≤400 | ≤400 | ≤400 |
| 處理量t/h) | 12～120 | 15～160 | 50～250 | 50～300 | 50～350 | 100～500 | 150～700 |
| 電機功率 | 5.5 | 11 | 15 | 18.5 | 22 | 30 | 30 |
| 重量(T) | 2.35 | 4.29 | 5.86 | 6.03 | 7.50 | 9.06 | 13.8 |
| 振 頻(r/min) | 800-970 | 845 | 910 | 970 | 970 | 730 | 730 |
| 雙振幅 | 8 | 7.5 | 8 | 8 | 8 | 8 | 8 |
| 篩面傾角(℃) | 20 | 20 | 20 | 20 | 20 | 20 | 20 |
| 長 | 3122 | 3557 | 5243 | 5000 | 5994 | 6230 | 6420 |
| 寬 | 2050 | 2483 | 3042 | 3626 | 3462 | 3715 | 4150 |
| 高 | 2700 | 2780 | 3420 | 3250 | 3880 | 4330 | 4210 |
★ 注：
- 各項參數及外觀若有變更，依發貨時隨帶的使用說明書為準。
- 振動篩、篩面層數，根據用戶實際情況調整。
