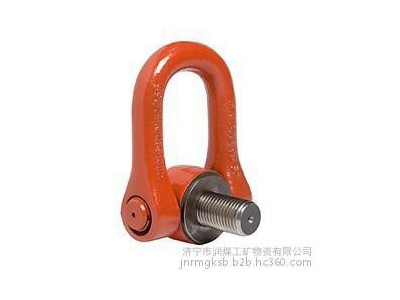

旋轉吊環螺釘

旋轉吊環螺釘簡介：

旋轉吊環螺釘又稱萬向吊環螺釘。材質采用優質合金結構鋼。吊環鍛制而成。最大試驗載荷為額定載荷的2倍，最小破斷載荷為額定載荷的4倍。鍛件經熱處理。

旋轉吊環螺釘技術參數：

型號  載荷  單位                         重量
     WLL(T)    A  B   C   D   E   F   G   M  SW
M8  0.3(0.4)   8  33  29  33  76  13  36  8  28  0.25
M10  0.45(0.6)  8  33  29  36  78  17  38  10  30  0.3
M12  0.6(0.75)  10  51  35  42  105  21  45  12  36  0.4
M14  1.0(1.25)  13  47  38  48  112  25  54  14  41  0.6
M16  1.3(1.5)  13  47  38  48  114  25  54  16  41  0.6
M20  2.0(2.5)  13  56  35  64  135  33  65  20  55  1.1
M24  3.5(4.0)  18  68  40  81  172  40  87  24  70  2.7
M30  5.0(6.0)  22  93  50  99  220  50  105  30  85  5.5
M36  8(10)  22  87  50  90  210  54  95  36  80  4.6
M42  10(12.5)  26  112  65  98  240  63  100  42  85  6.3
M48  10(12.5)  26  112  65  98  240  68  100  48  85  6.5
M56  15(18)  32  120  70  120  280  84  130  56  95  11.3
M64  15(18)  32  120  70  120  280  94  130  64  95  11.6
M72  25(30)  40  125  80  160  332  108  163  72  130  27
M80  30(35)  40  125  80  170  332  120  163  80  130  28.7

M90  30(35)  40  125  80  170  332  135  163  90  130  30.7
