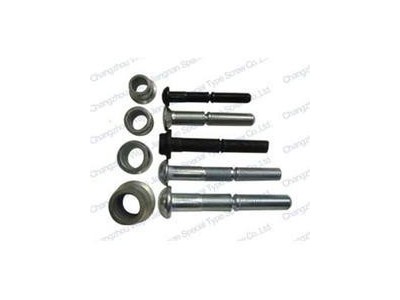

環槽鉚釘,在國外叫做 Lock bolt,是一種新型的高強度緊固件。環槽鉚釘分拉鉚型和徽鉚型兩大類,其中拉鉚型是環槽鉚釘?shù)闹饕愋?。?shí) 踐證明，在特別是在大型受沖擊、振動和重負荷的鋼結構上采用高強度環槽鉚釘機之后，經長期運行，鋼結構及環槽鉚釘都是安全可靠的，"抗拉抗剪強度高 抗震動,永不松動。
用途：用于鉚接一、鐵路和公路橋梁；二、鍋爐鋼結構；三、工業廠房衍架結構；四、高層民用建筑；五、塔桅結構；六、起重機結構；七、振動機械；八、汽車車架；九、鐵路車輛。
優點：抗拉抗剪強度高；抗振動永不松動；鉚接夾緊力巨大；可以替代熱鉚釘。
高強度環槽鉚釘與鉚釘套的尺寸數據 單位：mm
| 公稱直徑 | A | HDR型 | HDT型 | HD60型 | HD90型 | HT釘套 | |||||
| B | C | B | C | B | C | B | C | F | H | ||
| 12 | 12 | 22 | 7 | 22 | 6 | 19 | 6 | 23 | 6 | 13 | 16 |
| 16 | 16 | 28 | 10 | 29 | 75 | 25 | 7 | 30 | 8 | 17 | 22 |
| 20 | 20 | 34 | 12 | 36 | 9 | 30 | 9 | 38 | 10 | 21 | 25 |
| 22 | 22 | 40 | 14 | 40 | 10 | 34 | 10 | 40 | 11 | 23 | 28 |
| 24 | 24 | 46 | 16 | 46 | 12 | 38 | 12 | 46 | 13 | 25 | 32 |
