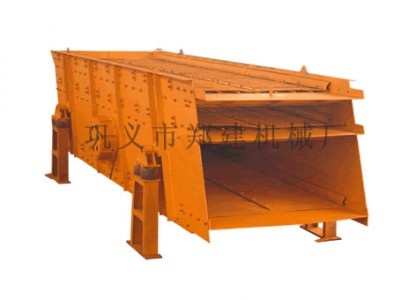

振動篩是工作原理及用途:篩箱軌跡做圓形運動，是一種多層數、高效新型振動篩。適用于煤、石灰石、碎石、砂礫、金屬或非金屬礦石及其他物料篩分。廣泛用于礦石、建材、交通、能源、化工、等行業的產品分級。（注：我公司可根據不同用戶的實際情況，可定制各種規格、各種振動方式的振動篩）
振動篩結構特點:圓振動篩采用筒體式偏心軸激振器及偏塊調節振幅，物料篩淌線長，篩分規格多，具有結構可靠、激振力強、篩分效率高、振動噪音小、堅固耐用、維修方便、使用安全等特點。
振動篩的組成部件：主要由篩箱、激振器、懸掛（或支承）裝置及電動機等組成。電動機經三角皮帶，帶動激振器主軸回轉，由于激振器上不平衡重物的離心慣性力作用，使篩箱獲振動。改變激振器偏心重，可獲得不同振幅。
振動篩的三大特點：
1、由于篩箱振動強烈，減少了物料堵塞篩孔的現象，使篩子具有較高的篩分效率和生產率。
2、構造簡單、拆換篩面方便。
3、篩分每噸物料所消耗的電能少
振動篩的主要參數：
|
型號
|
篩網層數
|
篩網面積(m2)
|
篩孔尺寸
|
最大進料尺寸
|
處理能力(m3/h)
|
振動功率(r/min)
|
雙振幅
|
電機功率
|
篩面傾角(度)
|
篩面規格
|
總重量
|
外形尺寸(長×寬×高)(mm)
|
|
2YK1225
|
2
|
6
|
4-50
|
400
|
8-60
|
800-970
|
8
|
5.5
|
20
|
1200×2500
|
3500
|
3040×1840×800
|
|
3YK1225
|
3
|
9
|
4-50
|
400
|
10-70
|
800-970
|
8
|
5.5
|
20
|
1200×2500
|
3850
|
3040×1840×1200
|
|
2YK1230
|
2
|
7.2
|
4-50
|
400
|
12-78
|
800-970
|
8
|
7.5
|
20
|
1200×3000
|
4200
|
3390×1900×800
|
|
3YK1230
|
3
|
10.8
|
4-50
|
400
|
13-80
|
800-970
|
8
|
7.5
|
20
|
1200×3000
|
4600
|
3537×1900×1200
|
|
2YK1237
|
2
|
8.88
|
4-50
|
400
|
15-86
|
800-970
|
8
|
7.5
|
20
|
1200×3700
|
4600
|
4090×1900×800
|
|
3YK1237
|
3
|
13.22
|
4-50
|
400
|
16-90
|
800-970
|
8
|
7.5
|
20
|
1200×3700
|
5200
|
4400×1950×1200
|
|
2YK1535
|
2
|
10.5
|
5-50
|
400
|
20-125
|
800-970
|
8
|
11
|
20
|
1500×3500
|
5890
|
4552×2250×900
|
|
3YK1535
|
3
|
15.75
|
5-50
|
400
|
21-125
|
800-970
|
8
|
11
|
20
|
1500×3500
|
6700
|
4552×2250×1600
|
|
2YK1545
|
2
|
13.5
|
5-50
|
400
|
22-150
|
800-970
|
8
|
15
|
20
|
1500×4500
|
6330
|
5400×2250×1600
|
|
3YK1545
|
3
|
20.25
|
5-50
|
400
|
22-150
|
800-970
|
8
|
