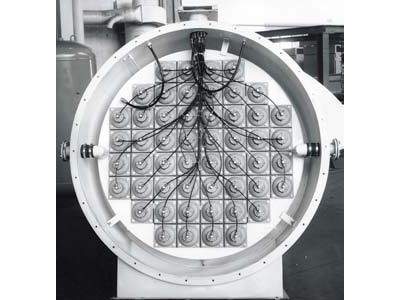

點擊圖片查看原圖
脈沖除塵器概述
(1)采用**技術設計制造，結構合理，操作維修方便，自動化程度高，無需
人工清袋；除塵效率高，可達99.5％，是目前**理想的除塵凈化設備。
(2)電磁閥、控制儀、關風器等原件均選用國內優質產品，濾布選用 204優質
工業濾布。
(3)噴吹閥、噴吹管均采用鑄鋁件，避免了因鑄鐵件生銹，保證了噴吹管端面
與大膜片緊密接觸。與采用膠木、鐵管的廠家產品比較，噴吹閥不發生爆裂、
噴吹管不生銹。
(4)采用專用可編程控制儀控制噴吹效果，可隨意調整濾袋的噴吹間隔時間和
脈沖寬度。
(5)使用反吹清理空氣，壓力為0.35-0.6Mpa，設備自帶除濕除油處理器，避免
了因油、水造成濾袋的濾塵效果降低。
(6)噴吹流量大，爆發力強，有效噴程長，噴吹均勻，無死角。
(7)噴吹閥的口徑僅為φ40mm，脈沖氣量達35-40升/筒，瞬間大流量反吹空
氣，長期保證了低阻力的濾塵效果。
(8)采用穩定性良好的電磁閥，來完成配氣反噴功能。
(9)設備自帶儲氣室，無需外加容器。
（10）設備本身所有電機選用新型節能型電機
適用范圍與用途
TBLM型脈沖除塵器是我公司新研制的環保設備，廣泛適用于糧油、食品、化工、制藥、建材、冶金、礦山、輕工等行業的凈化除塵，具有良好的物料回收和潔凈環境作用。
特點:
l 該除塵器采用脈沖高壓（0.35～0.7MPa）氣體反吹濾袋清灰技術，具有清灰動能大，清灰效率高。
l 結構簡單，維護方便。
l 易損件使用少，減少了維修量及運行成本。
l 采用可編程控制噴吹持續時間和噴吹間隔。
技術參數
| 名稱 | 單位 | 型號 | |||||||||
| TBLM26 | TBLM39 | TBLM52 | TBLM78 | TBLM104 | |||||||
| 濾袋數量 |
| 26 | 39 | 52 | 78 | 104 | |||||
| 濾袋規格 | mm | ?120×1800(b型)或?120×2400(c型) | |||||||||
| 過濾面積 | m2 | 17.6~23.5 | 26.5~35.3 | 35.3~47 | 52.9～70.5 | 70～94 | |||||
| 過濾風速 | m/min | 3～4 | |||||||||
| 濾塵率 | % | 99.5 | |||||||||
| 設備阻力 | Pa | ≤1200 | |||||||||
| 噴吹壓力 | MPa | 0.5～0.7 | |||||||||
| 單筒耗氣量／每次 | m3 | 0.03～0.04 | |||||||||
| 處理風量 | m3/h | 3170~ 5640 | 4770~ 8470 | 6350~ 11300 | 9500～16900 | 16900～22560 | |||||
| 脈沖寬度 | S | 0.5～1（可調） | |||||||||
| 脈沖周期 | min | 0.5～10（可調） | |||||||||
| 刮板電機功率 | Kw | 1.1 | |||||||||
| 關風器電機功率 | Kw | 1.1 | |||||||||
外形及外形尺寸
l 錐底型除塵器的外形見圖8a
l 平底型除塵器的外形見圖8b
| 型號 尺寸 | TBLM-26 | TBLM—39 | TBLM—52 | TBLM—78 | TBLM—104 | |||||
| b | C | b | C | B | C | b | C | b | C | |
| A | 4240 | 4840 | 4540 | 5140 | 4730 | 5330 | 5290 | 5890 | 5400 | 6000 |
| B | 3925 | 5525 | 4225 | 4825 | 4415 | 5015 | 4975 | 5575 | 5085 | 5685 |
| C | 3310 | 3910 | 3535 | 4135 | 3675 | 4275 | 4210 | 4810 | 4320 | 4920 |
| D | φ1140 | φ1340 | φ1500 | φ1840 | φ2020 | |||||
| E | 1550 | 1850 | 2040 | 2600 | 2710 | |||||
| F | 708 | 820 | 925 | 1170 | 1260 | |||||
| G×H | 500×275 | 650×330 | 750×350 | 800×500 | 800×500 | |||||
| I×J | 530×305 | 680×330 | 780×380 | 830×530 | 830×530 | |||||
| K×L | 520×300 | 670×350 | 800×420 | 850×470 | 1070×470 | |||||
| M×N | 550×330 | 700×380 | 830×450 | 880×500 | 1100×500 | |||||
| P×Q | 765×765 | 905×905 | 1070×1070 | 1265×1265 | 1385×1385 | |||||
