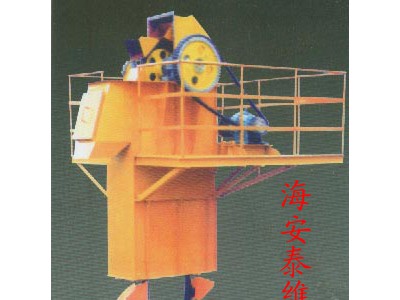

NE斗式提升機
一、 用途及特點
NE型斗式提升機為板鏈?zhǔn)?、重力誘導卸料的提升設備。適用于垂直輸送粉狀、顆粒狀、小塊狀 、磨琢性或無磨琢性物料，如生料、水泥、煤、石灰石、干粘土、熟料等。
該機與其他提升機比較，其特點是：
1、 用的板鏈有較高的剪切強度、疲勞強度及耐磨性能，運轉故障率低，使用壽命長；
2、 采用較低的鏈速度（0.5米/秒）；
3、 采用大容量的料斗和較小的斗距，驅動功率低且輸送量大。尤為適應提升破碎后的石灰石和水泥熟料（≥NE50）。
1、NE型斗式提升機驅動裝置型號
|
功率
kW
|
電動機
型號
|
減速機型號
|
功率
kW
|
電動機型號
|
減速機型號
|
|
右裝
|
左裝
|
右裝
|
左裝
|
|
1.5
|
Yvalue="100" unitname="l">100L-6
|
ZQ35-Ⅳ-1Z
|
ZQ35-Ⅳ-2Z
|
15
|
Yvalue="180" unitname="l">180L-6
|
ZQ65-Ⅳ-1Z
|
ZQ65-Ⅳ-2Z
|
|
2.2
|
Yvalue="112" unitname="m">112M-6
|
ZQ35-Ⅳ-1Z
|
ZQ35-Ⅳ-2Z
|
18.5
|
Yvalue="200" unitname="l">200L1-6
|
ZQ68-Ⅳ-1Z
|
ZQ68-Ⅳ-2Z
|
|
3
|
Y132S-6
|
ZQ35-Ⅳ-1Z
|
ZQ35-Ⅳ-2Z
|
22
|
Yvalue="200" unitname="l">200L2-6
|
ZQ75-Ⅳ-1Z
|
ZQ75-Ⅳ-2Z
|
|
4
|
Yvalue="132" unitname="m">132M1-6
|
ZQ40-Ⅳ-1Z
|
ZQ40-Ⅳ-2Z
|
30
|
Yvalue="225" unitname="m">225M-6
|
ZQ75-Ⅳ-1Z
|
ZQ75-Ⅳ-2Z
|
|
5.5
|
Yvalue="132" unitname="m2">132M2-6
|
ZQ40-Ⅳ-1Z
|
ZQ40-Ⅳ-2Z
|
37
|
YYvalue="250" unitname="m">250M-6
|
ZQ75-Ⅳ-1Z
|
ZQ75-Ⅳ-2Z
|
|
7.5
|
Yvalue="160" unitname="m">160M-6
|
ZQ50-Ⅳ-1Z
|
ZQ50-Ⅳ-2Z
|
45
|
Y280S-6
|
ZQ75-Ⅳ-1Z
|
ZQ75-Ⅳ-2Z
|
|
11
|
Yvalue="160" unitname="l">160L-6
|
ZQ50-Ⅳ-1Z
|
ZQ50-Ⅳ-2Z
|
|
|
|
|
2、NE型斗式提升機規格性能
|
型號
|
輸送能力
m3/h
|
斗速
m/s
|
主軸轉速
r/min
|
|
料斗
|
運行部件重量
kg/m
|
|
容積
L
|
|
