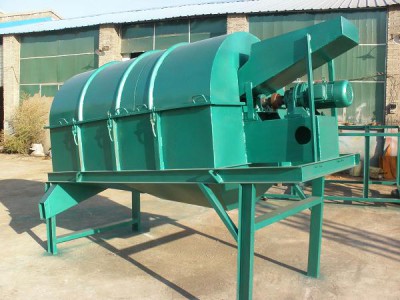

滾筒篩分機
滾筒篩主要有電機、減速機、滾筒裝置、機架、密封蓋、進出料口組成。
工作原理：
滾筒裝置傾斜安裝于機架上。電動機經減速機與滾筒裝置通過聯軸器連接在一起，驅動滾筒裝置繞其軸線轉動。當物料進入滾筒裝置后，由于滾筒裝置的傾斜與轉動，使篩面上的物料翻轉與滾動，使合格物料（篩下產品）經滾筒后端底部的出料口排出，不合格的物料（篩上產品）經滾筒尾部的排料口排出。由于物料在滾筒內的翻轉、滾動，使卡在篩孔中的物料可被彈出，防止篩孔堵塞。滾筒篩砂機、滾筒篩分機與滾筒篩的原理構造幾乎相同，是人們對它的認識和叫法上存在差異。（滾筒篩分機）
主要特點：
1篩孔不易堵塞。
2運行平穩，噪聲較低。
3結構簡單，維修方便。
4篩分筒可封閉，易于密閉收塵。
5整機可靠性高，一次性投資較少。
6采用特制篩網，篩分效率高，使用壽命長。
適用范圍
一.石料場中用于大小石子分級.以及分離出泥土和石粉.
二.沙石場中用于沙石分離.
三.煤炭行業用于塊煤與煤粉分離以及洗煤(洗煤機械的組成部分)
四.化工行業,選礦行業用于大小塊狀物分級及分離粉狀物質.
技術參數
|
型 號 |
小時處理量（m3/h） |
外篩直徑 |
長度 |
功率（KW） |
外形尺寸 |
|
GS1230 |
20-50 |
Φ1200 |
3000 |
3 |
3580×1590×1675 |
|
GS1530 |
40-80 |
Φ1500 |
3000 |
5.5 |
3980×1790×1975 |
|
GS1830 |
80-150 |
Φ1800 |
3000 |
7.5 |
4150×1870×2240 |
|
GS2030 |
130-200 |
Φ2000 |
3000 |
11 |
4230×1950×2950 |
設備安裝
1、預埋鋼板。安裝前應按設備安裝圖的要求預埋鋼板，要求預埋鋼板的上平面位于同一平面上。安裝所需的預埋鋼板、底腳螺栓等均由安裝單位自備。
2、篩體的安裝。根據設備進料口、出料口的位置布置，對篩體安裝位置進行確定。
2、安裝基礎支架。將篩體兩端通過吊裝安裝在基礎支架上，并將篩體安裝角度調整至設計角度，最后進行固定焊接。（滾筒篩分機）
3、連接進料口和出料口。
