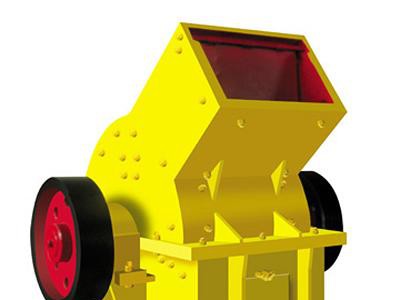

點擊圖片查看原圖
錘式破碎機用于破碎各種中硬且磨蝕性弱的物料。錘式破碎機是直接將最大粒度為600-1800毫米的物料破碎至25或25毫米以下的一段破碎用破碎 機。其物料的抗壓強度不超過100MPa，含水率小于15%。被破碎物料為煤、鹽、白堊、石膏、磚瓦、石灰石等。還用于破碎纖維結構、彈性和韌性較強的碎 木頭、紙張或破碎石棉水泥的廢料 以回收石棉纖維等等。 此外，錘式破碎機不僅可用于破碎生產線，制砂生產線，也可在選礦生產線中替代圓錐式破碎機。
|
名稱 |
型號規格 |
給料粒度 |
出料 |
生產能力 |
電機 |
總重量 |
外形尺寸 |
|
功率 |
|||||||
|
錘 |
PCΦ400×300 |
≤200 |
≤25 |
5-10 |
11 |
0.8 |
900×670×860 |
|
PCΦ600×400 |
≤250 |
≤30 |
10-22 |
22 |
2.26 |
1200×1050×1200 |
|
|
PCΦ800×600 |
≤250 |
≤35 |
18-40 |
55 |
4.8 |
1310×1180×1310 |
|
|
PCΦ1000×800 |
≤350 |
≤35 |
25-50 |
75 |
5.9 |
1600×1390×1575 |
|
|
PCΦ1000×1000 |
≤350 |
≤35 |
30-55 |
90 |
8 |
1800×1590×1775 |
|
|
PCΦ1250×1250 |
≤350 |
≤35 |
35-65 |
132 |
14 |
2060×1600×1890 |
|
|
PCΦ1400×1400 |
≤350 |
≤35 |
50-100 |
280 |
32 |
2365×1870×2220 |
|
|
PCΦ1600×1600 |
≤350 |
≤35 |
100-150 |
480 |
37.5 |
3050×2850×2800 |
保養小知識
錘式破碎機結構：
錘式破碎機由箱體、轉子、錘頭、反擊襯板、篩板等組成。錘式破碎機的主要工作部件為帶有錘子(又稱錘頭)的轉子。轉子由主軸、圓盤、銷軸和錘子組成。
錘式破碎機工作原理：
錘式破碎機主要是靠沖擊作用來破碎物料的。電動機帶動轉子在破碎腔內高速旋轉。破碎過程：物料自上部給料口給入機內，受高速運動的錘子的打擊、沖擊、剪 切、研磨作用而粉碎。在轉子下部，設有篩板、粉碎物料中小于篩孔尺寸的粒級通過篩板排出，大于篩孔尺寸的粗粒級阻留在篩板上繼續受到錘子的打擊和研磨，最 后通過篩板排出機外，從而獲得所需粒度的產品.
錘式破碎機分類：
錘式破碎機分為：單段錘式破碎機、高效錘式破碎機、打砂機、立軸錘式破碎機、可逆錘式破碎機、環錘式破碎機、重型錘式破碎機(箱式破碎機)。
錘式破碎機特點：
(1)工作錘頭，采用新工藝鑄造，具有耐磨、耐沖擊。
(2)可據客戶要求，調節需要的粒度。
(3)錘破機體結構密封，解決了破碎車間的粉塵污染和機體漏灰問題。
(4)整體設計造型美觀、結構緊湊，易損件少，維修方便等優點，是升級換代產品。、
錘式破碎機的優點：破碎比大(一般為10-25，高者達50)，生產能力高，產品均勻，過分現象少，單位產品能耗低，結構簡單，設備質量輕，操作維護容易等
