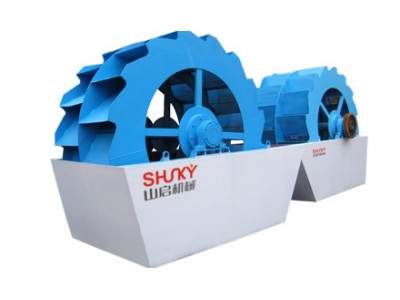

XSD系列洗沙機是一種輪斗式洗選設備，可清洗分離砂石中的石粉泥土，其新穎的密封結構，可靠的傳動裝置，確保了清洗脫水的效果，是配合制砂機使用的一種高效洗砂設備。本系列洗砂機廣泛適用于冶金、建材、水電等行業的洗選、分級、除雜等作業，適用于細粒度和粗粒度物料的洗選作業。對建筑用砂、筑路用砂石猶為適宜。特別用于建筑工地、砂石廠、水電站、混凝土大壩工地、郵電電桿廠所需砂石及鑄造用“七0”砂、玻璃廠石英砂及油井回填用壓力砂的洗選、分級和脫水。對于制砂生產線中，制砂機，洗沙機，振動篩，給料機，破碎機，是必不可少的制砂產品。
洗砂機工作時，電機通過三角帶、減速機、齒輪減速后帶動葉輪緩慢轉動，砂石有給料槽進入洗槽中，在葉輪的帶動下翻滾，并互相研磨，除去覆蓋砂石表面的雜質，同時破壞包覆砂粒的水汽層，以利于脫水；同時加水，形成強大水流，及時將雜質及比重小的異物帶走，并從溢出口洗槽排出，完成清洗作用。干凈的砂石由葉片帶走，最后砂石從旋轉的葉輪倒入出料槽，完成砂石的清洗作用。
輪斗式洗砂機是我公司生產的目前國內選用最廣，配合制砂機使用的高效洗砂設備，具有耗能低，處理量大，洗凈度高，結構合理，故障率低，砂子流失少等特點，使成品砂完全達到國家建筑用砂的標準。洗砂機性能特點：
1、洗沙機洗凈高度，洗砂過程中砂子流失少，尤其是其傳動部分均與水、砂隔離，故該洗砂機故障率大大低于目前常用洗砂機
2、結構合理，新穎的密封結構、全封閉油浴式傳動裝置、可調式溢流堰板，確保了該系列產品高效、耐用，清洗、脫水效果好，細粒產品保持穩定。
3、處理量大、功率消耗小。
4、節省水資源、無污染、經久耐用。
5、維修簡單。
|
型 號
|
XSD-2610
|
XSD-2816
|
XSD-3016
|
|
葉輪規格(外徑×寬度)
|
2600×1000
|
2800×1600
|
3000×1600
|
|
葉輪轉速（r/min）
|
1.178
|
1.177
|
1.179
|
|
處理量(t/h)
|
20-50
|
30-60
|
50-120
|
|
進料邊長
|
≤10
|
≤10
|
≤10
|
|
電機功率
|
5.5
|
7.5-11
|
11-15
|
|
減速機型號
|
ZQ50-50-I-Z
|
ZQ65-50-I-Z
|
ZQ65-50-I-Z
|
|
外型尺寸(長×寬×高)
|
3255×1982×2690
|
3540×3000×2880
|
3845×3000×3080
|
注：技術數據如有變動，以山啟實際產品為準。
